Infineon Perkuat Ekosistem USB 20 Gbps dengan Reference Design PCIe Gen 4 untuk Kabel 5 Meter

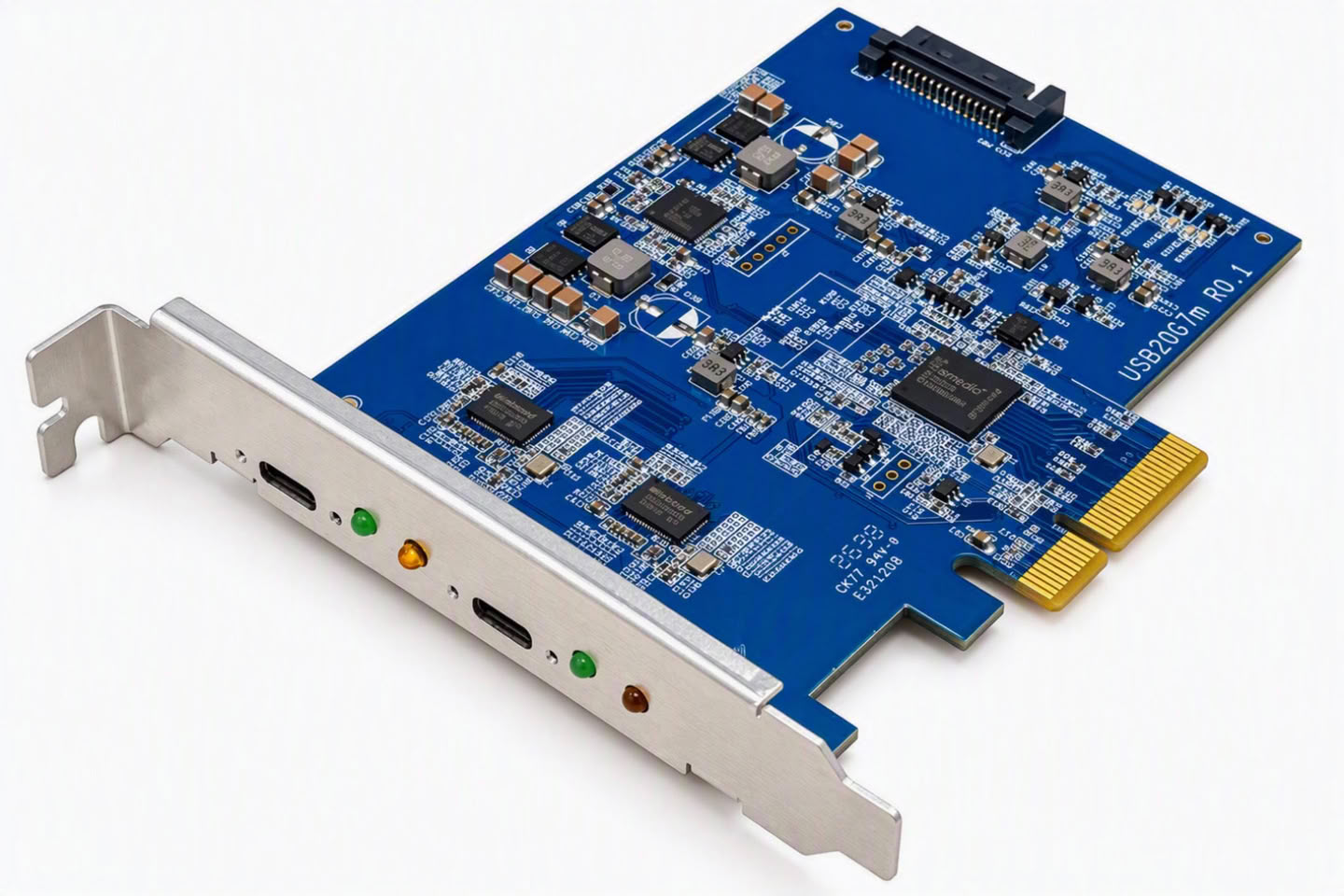

Infineon Technologies memperkenalkan PCI Express Gen 4 x4 add-on card reference design yang dirancang untuk mengatasi sejumlah kendala dalam penerapan USB 20 Gbps atau USB 3.2 Gen 2×2, khususnya pada sistem machine vision dan lingkungan industri.

Reference design tersebut diperkenalkan pada ajang VISION Stuttgart 2026 dan mengintegrasikan USB4 host controller ASMedia ASM4242 dengan EZ-PD CCG7 USB Power Delivery controller dari Infineon.

Solusi ini dirancang untuk menyediakan konektivitas berkecepatan tinggi sekaligus memenuhi kebutuhan daya perangkat industri melalui satu koneksi USB-C.

USB 20 Gbps Bisa Beroperasi hingga 5 Meter

Salah satu fokus utama desain baru Infineon adalah mengatasi keterbatasan signal integrity pada kabel USB berjarak jauh.

USB 20 Gbps menawarkan bandwidth dua kali lipat dibandingkan generasi sebelumnya. Namun, implementasinya pada lingkungan industri menghadapi tantangan ketika perangkat harus ditempatkan jauh dari host PC.

Infineon mengembangkan reference design tersebut agar USB 20 Gbps dapat beroperasi menggunakan kabel USB passive sepanjang 5 meter.

Kemampuan ini sangat relevan untuk aplikasi machine vision. Kamera industri sering kali dipasang pada posisi yang cukup jauh dari komputer atau industrial PC yang bertugas memproses data gambar.

Dengan kemampuan transmisi pada jarak tersebut, system integrator tidak harus selalu menggunakan solusi kabel aktif atau menempatkan host PC terlalu dekat dengan kamera.

Menggabungkan USB 20 Gbps dan Power Delivery

Reference design Infineon dilengkapi dua port USB-C.

Masing-masing port mendukung transfer data hingga 20 Gbps sekaligus USB Power Delivery hingga 36 W.

Dukungan daya tersebut mencakup profil 5 V / 3 A dan 12 V / 3 A.

Kombinasi bandwidth tinggi dan power delivery memungkinkan perangkat seperti kamera berbasis AI memperoleh daya serta mengirimkan data melalui koneksi yang sama.

Hal ini dapat mengurangi kebutuhan terhadap power supply tambahan pada perangkat kamera dan membantu menyederhanakan instalasi.

Cocok untuk AI-Based Machine Vision

Infineon menargetkan reference design ini untuk berbagai kebutuhan industri, terutama machine vision manufacturers, industrial PC suppliers, dan system integrators.

Dalam sistem machine vision modern, kamera tidak hanya bertugas menangkap gambar, tetapi juga dapat dilengkapi kemampuan AI untuk melakukan image processing dan analisis secara real-time.

Perangkat semacam ini membutuhkan konektivitas yang mampu menangani volume data tinggi sekaligus menyediakan daya yang cukup untuk sensor dan komponen pendukung.

Dengan USB 20 Gbps dan power delivery hingga 36 W pada setiap port, reference design baru ini dirancang untuk memenuhi kebutuhan tersebut tanpa menambah kompleksitas kabel secara signifikan.

Menggunakan ASMedia ASM4242

Salah satu komponen utama dalam reference design tersebut adalah ASMedia ASM4242, yang digunakan sebagai USB4 host controller.

Controller tersebut dipadukan dengan Infineon EZ-PD CCG7, sebuah USB Power Delivery controller yang menangani kebutuhan power delivery pada koneksi USB-C.

Kombinasi kedua komponen memungkinkan Infineon menghadirkan platform yang sudah terintegrasi untuk pengembangan perangkat machine vision generasi berikutnya.

Alih-alih merancang seluruh rangkaian konektivitas dari awal, produsen dapat menggunakan reference design tersebut sebagai dasar pengembangan produk mereka.

Pendekatan ini dapat membantu mempercepat proses integrasi dan mengurangi waktu yang dibutuhkan sebelum produk masuk ke tahap produksi.

Signal Integrity Menjadi Tantangan Utama

Salah satu hambatan dalam adopsi USB 20 Gbps pada lingkungan industri adalah menjaga signal integrity ketika menggunakan kabel yang lebih panjang.

Semakin panjang kabel passive, semakin besar tantangan dalam mempertahankan kualitas sinyal pada kecepatan transmisi tinggi.

Hal ini menjadi semakin penting dalam machine vision karena gangguan konektivitas dapat memengaruhi transfer data kamera secara real-time.

Infineon mengklaim reference design barunya mampu menunjukkan operasi USB 20 Gbps melalui kabel passive sepanjang 5 meter.

Demonstrasi tersebut menjadi bagian penting dari upaya perusahaan memperluas penggunaan USB 20 Gbps di lingkungan industri yang membutuhkan koneksi berkecepatan tinggi dengan jarak lebih jauh.

Mempermudah Implementasi di Pabrik dan Laboratorium

Penggunaan kabel yang lebih sederhana dapat memberikan keuntungan dalam instalasi sistem.

Pada lingkungan pabrik maupun laboratorium, kamera dapat dipasang pada lokasi yang tidak berdekatan dengan komputer utama. Jika sistem membutuhkan kabel khusus atau power supply terpisah, proses instalasi menjadi lebih kompleks.

Reference design Infineon memungkinkan data dan daya dikirim melalui koneksi USB-C yang sama.

Hal tersebut dapat membantu mengurangi jumlah kabel dan komponen tambahan yang diperlukan, sekaligus memberikan fleksibilitas lebih besar dalam penempatan kamera.

Bagi system integrator, pendekatan ini juga berpotensi mempermudah desain sistem karena konektivitas dan power delivery telah tersedia dalam satu platform.

Infineon Ingin Memperluas Adopsi USB 20 Gbps

Infineon melihat masih terdapat sejumlah tantangan yang membuat USB 20 Gbps belum digunakan secara luas di sektor industri.

Selain persoalan signal integrity pada kabel panjang, kebutuhan daya perangkat modern juga semakin tinggi. Kamera dengan sensor beresolusi tinggi dan kemampuan AI membutuhkan bandwidth sekaligus suplai daya yang memadai.

Reference design PCIe Gen 4 x4 tersebut dirancang untuk menjawab kedua kebutuhan tersebut secara bersamaan.

Dengan menyediakan USB 20 Gbps melalui kabel passive hingga 5 meter serta power delivery hingga 36 W per port, Infineon ingin menunjukkan bahwa standar tersebut dapat digunakan sebagai solusi konektivitas yang praktis untuk kebutuhan industri.

Reference design ini juga memberikan titik awal bagi produsen kamera, pembuat industrial PC, dan system integrator untuk mengembangkan perangkat baru tanpa harus membangun seluruh platform konektivitas dari awal.
