Raksasa semikonduktor Intel dilaporkan telah mencatatkan pencapaian teknis yang luar biasa pada proses pabrikasi masa depan mereka, nodus Intel 14A (setara kelas 1,4 nanometer). Berdasarkan laporan riset terbaru dari bank investasi terkemuka Morgan Stanley, tingkat kecacatan produksi (defect rate) awal pada nodus 14A menunjukkan statistik yang jauh lebih matang daripada perkiraan industri saat ini.
Keberhasilan ini menjadi sinyal positif bagi lini bisnis Intel Foundry, membuktikan bahwa strategi taruhan besar Intel pada mesin litografi tercanggih di dunia mulai membuahkan hasil nyata dalam memangkas ongkos produksi silikon.
Angka Kecacatan D0=0,5: Lampaui Progres Nodus 18A
Data internal mengungkap bahwa tingkat kecacatan pada nodus Intel 14A saat ini berada di angka $D_0 = 0.5$. Di dalam industri manufaktur semikonduktor, metrik ini menandakan bahwa jumlah kegagalan fungsi silikon murni selama proses kimiawi yang rumit berhasil ditekan ke tingkat yang sangat rendah untuk ukuran nodus yang belum memasuki tahap produksi massal.
Meskipun nodus 14A saat ini masih berada dalam fase awal peningkatan skala (early ramp-up), data Morgan Stanley mengonfirmasi kebenaran rumor sebelumnya: perkembangan yield Intel 14A saat ini terbukti sukses melampaui rekam jejak nodus Intel 18A (1,8nm) pada lini masa pengembangan yang setara.
[ LINI MASA PENGEMBANGAN NODUS INTEL 14A ]
│
┌────────────────────────────────────┼────────────────────────────────────┐
▼ ▼ ▼
[ JUNI 2026 ] [ AWAL 2027 ] [ 2028 - 2029 ]
• Tahap PDK 0.5 • Target D0 = 0.1 s/d 0.2 • 2028: Produksi Risiko
• Defect Rate D0 = 0.5 • Uji Coba Keping Internal • 2029: Produksi Massal
• Yield Estimasi ~56,45% • Kesiapan PDK 0.9 (Okt 2026) • Yield Optimal 80% - 90%
Intel menargetkan untuk menurunkan tingkat kecacatan secara agresif hingga menyentuh angka 0,1 hingga 0,2 pada kuartal pertama tahun 2027. Pada periode tersebut, Intel akan mulai memproduksi cip tes internal secara terbatas sebelum meluncurkan Produksi Risiko (Risk Production) pada 2028, dan Produksi Massal Volume Tinggi (High-Volume Manufacturing) pada tahun 2029.
Kalkulasi Yield: Simulasi Menggunakan Cetakan Panther Lake
Sebagai gambaran performa efisiensi, kita bisa membandingkannya dengan ukuran ubin komputasi (compute tile) milik prosesor masa depan Intel, “Panther Lake”, yang saat ini diproduksi menggunakan nodus Intel 18A.
Ubin komputasi tersebut memiliki dimensi fisik sekitar $8,004 \times 14,288\text{ mm}$, menghasilkan total luas area silikon sebesar $114,304\text{ mm}^2$.

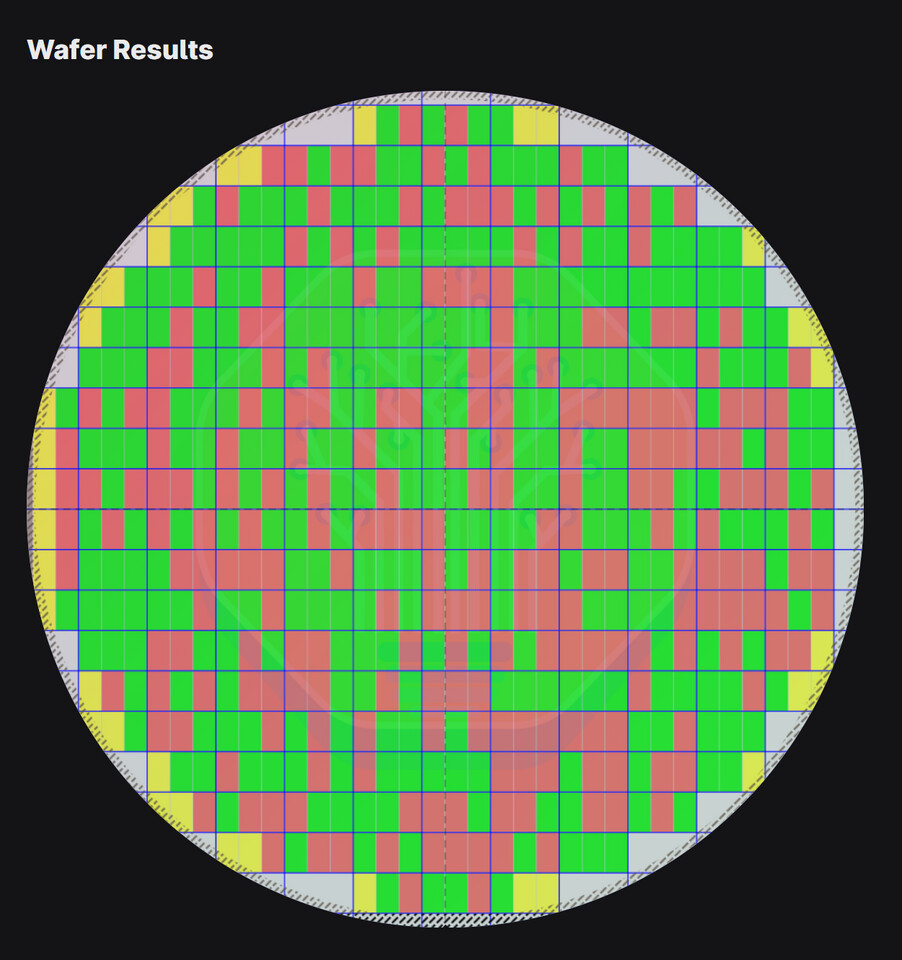

Menggunakan kalkulator yield SemiAnalysis berdasarkan model matematika Poisson Yield Model:

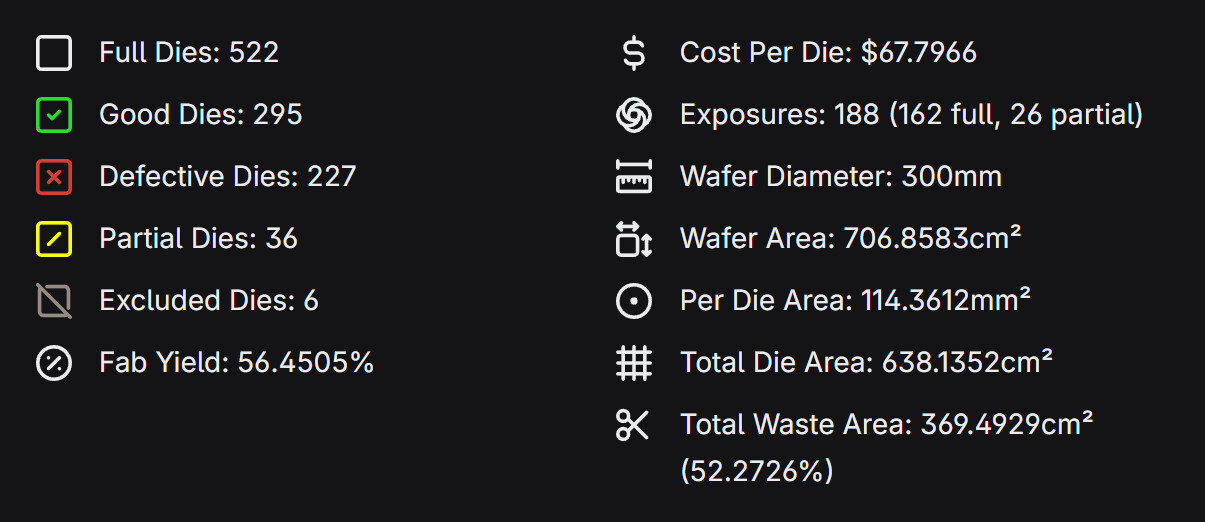

- Kondisi Sekarang ($D_0 = 0.5$): Jika cetakan (die) seukuran Panther Lake diproduksi menggunakan parameter nodus 14A saat ini dengan metode eksposur half-field High-NA EUV, tingkat keberhasilan cetakan fungsional yang didapat (yield rate) sudah mampu menyentuh angka 56,45%. Morgan Stanley mencatat yield chip uji coba saat ini berada di kisaran 40%, yang berarti ukuran chip tes asli Intel jauh lebih besar dari ubin Panther Lake.
- Kondisi Masa Depan ($D_0 = 0.1 \text{ – } 0.2$): Begitu Intel berhasil mengoptimalkan efisiensi pabrikasi ke target $0.1$ atau $0.2$, maka cetakan silikon dengan luas area sekitar $100\text{ mm}^2$ diproyeksikan akan menghasilkan tingkat yield optimal berkisar antara 80% hingga 90%.
Catatan Teknis (Parametric Yield): Perhitungan di atas baru mengacu pada kemampuan cip untuk berfungsi secara elektrikal dasar (structural yield). Industri semikonduktor juga mengenal istilah Parametric Yield, yakni rasio jumlah chip yang tidak sekadar “hidup”, melainkan mampu memenuhi standar kecepatan frekuensi dan efisiensi daya penuh yang ditetapkan perusahaan. Informasi parametric ini umumnya dijaga sebagai rahasia dapur internal Intel yang sangat ketat.
Pangkas Tahapan Fabrikasi Berkat Mesin ASML High-NA Generasi Ke-2
Lompatan performa nodus 14A tidak lepas dari kerja sama erat antara Intel Foundry dengan vendor litografi asal Belanda, ASML. Intel dilaporkan telah merampungkan pengujian penerimaan sistem (acceptance testing) menyeluruh untuk mendongkrak kapasitas output wafer per jam.
Intel kini mengadopsi mesin TWINSCAN EXE:5200B, yang merupakan pemindai (scanner) komersial High-NA EUV generasi kedua besutan ASML. Mesin ini menggantikan seri prototipe TWINSCAN EXE:5000 yang sebelumnya digunakan Intel pada masa uji coba awal nodus 14A.
[ METODE LAMA ] ──► Butuh Hingga 40 Tahapan Proses per Lapisan Wafer ──► Siklus Produksi Lama
│
▼ (Mesin ASML TWINSCAN EXE:5200B)
[ METODE 14A ] ──► Cukup Gunakan Kurang dari 10 Tahapan Proses ──► Siklus Kebutuhan Waktu Melesat
Berkat resolusi optik super tinggi dari lensa High-NA EUV baru ini, Intel berhasil melakukan simplifikasi arsitektur produksi yang radikal. Jumlah tahapan pengerjaan yang dibutuhkan untuk memproses satu lapisan (layer) wafer tertentu berhasil dipangkas dari yang semula membutuhkan 40 tahapan rumit menjadi kurang dari 10 tahapan saja. Pengurangan durasi ini membuat Intel mampu memproses lebih dari 30.000 keping wafer dalam satu kuartal dengan waktu siklus produksi (cycle time) yang jauh lebih cepat.
Saat ini, nodus Intel 14A berada pada fase rilis PDK 0,5 (Process Design Kit). Para pelanggan eksternal Intel Foundry baru akan melakukan finalisasi volume pemesanan serta arsitektur desain matang mereka ketika PDK 0,9 diluncurkan. Lip-Bu Tan (tokoh veteran industri semikonduktor) menyebut PDK 0,9 ini sebagai komponen penting “cawan suci” (holy grail) yang dijadwalkan resmi tersedia bagi para perancang cip pada Oktober 2026 mendatang.
Sumber: Morgan Stanley Semiconductor Manufacturing Investment Briefing & SemiAnalysis Die Yield Calculator via TechPowerUp Editorial
