Pimpin Pasar AI Memory: Samsung Mulai Kirim Sampel HBM4E 12-Layer Pertama di Industri

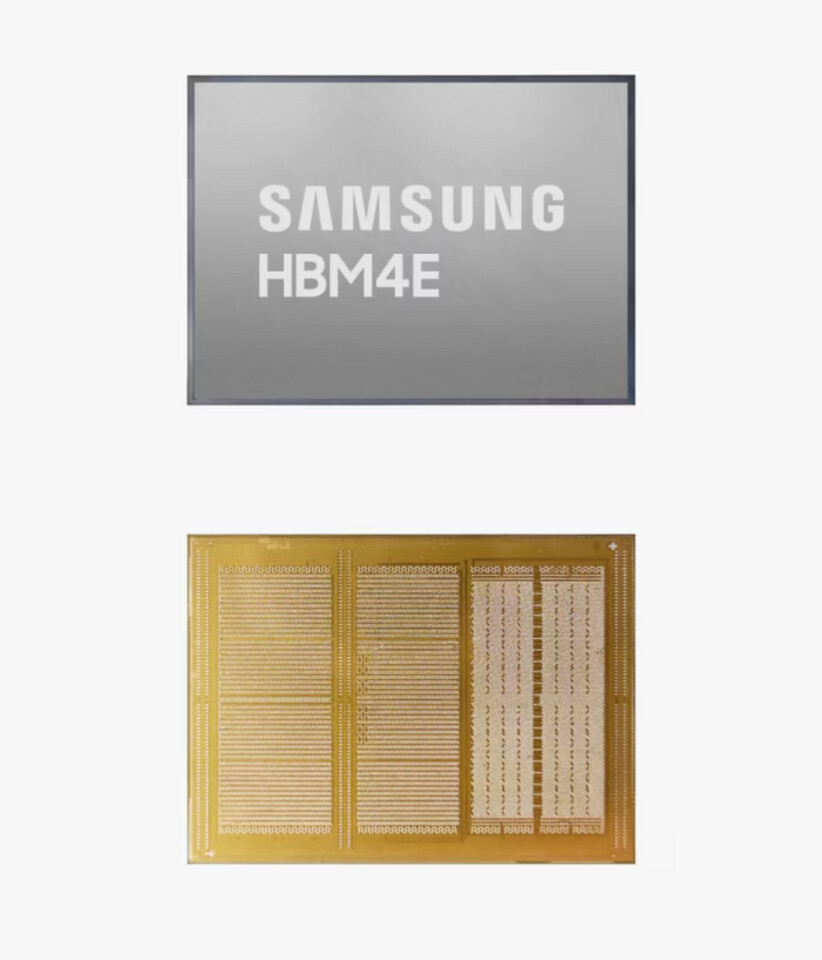

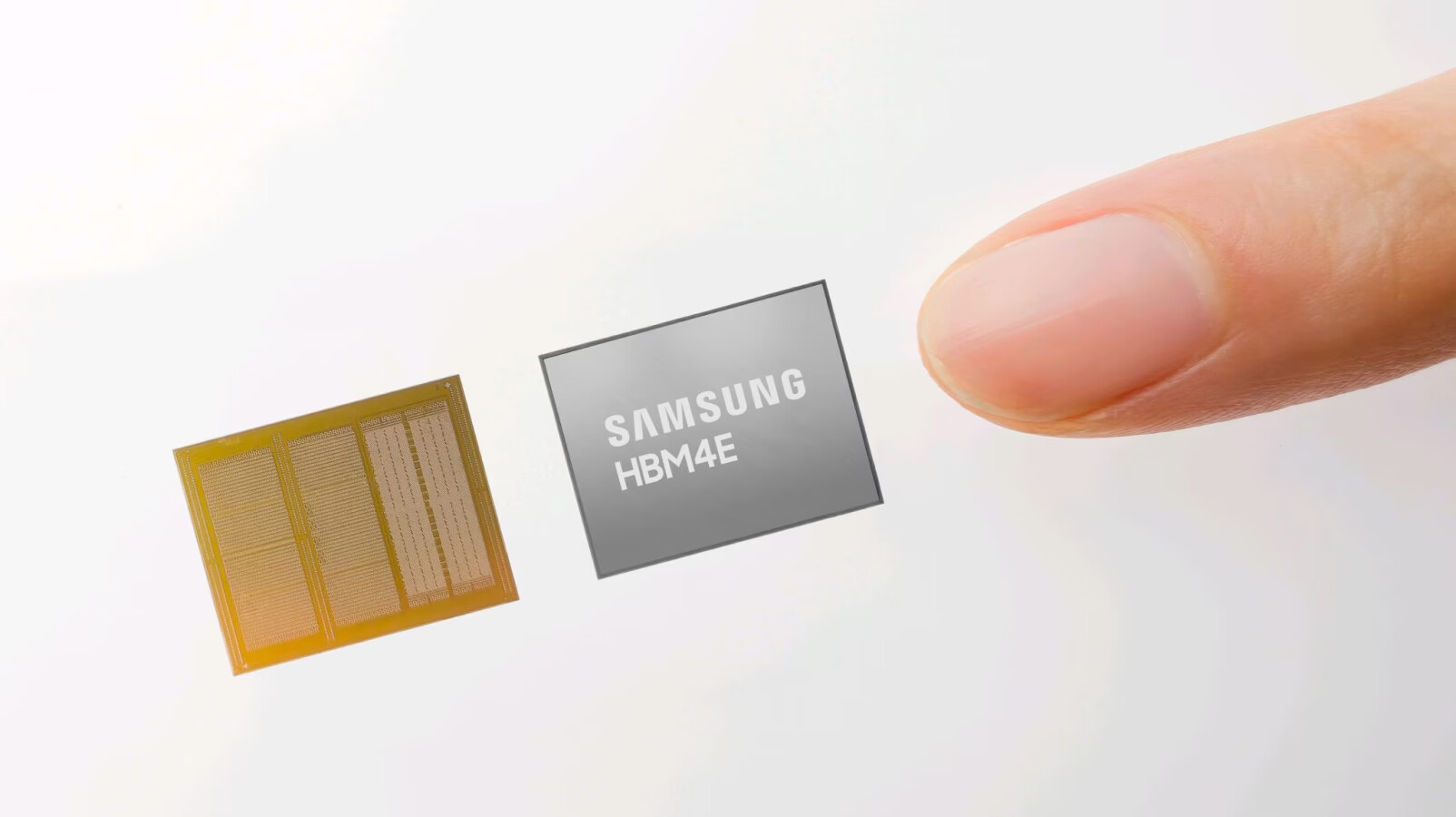

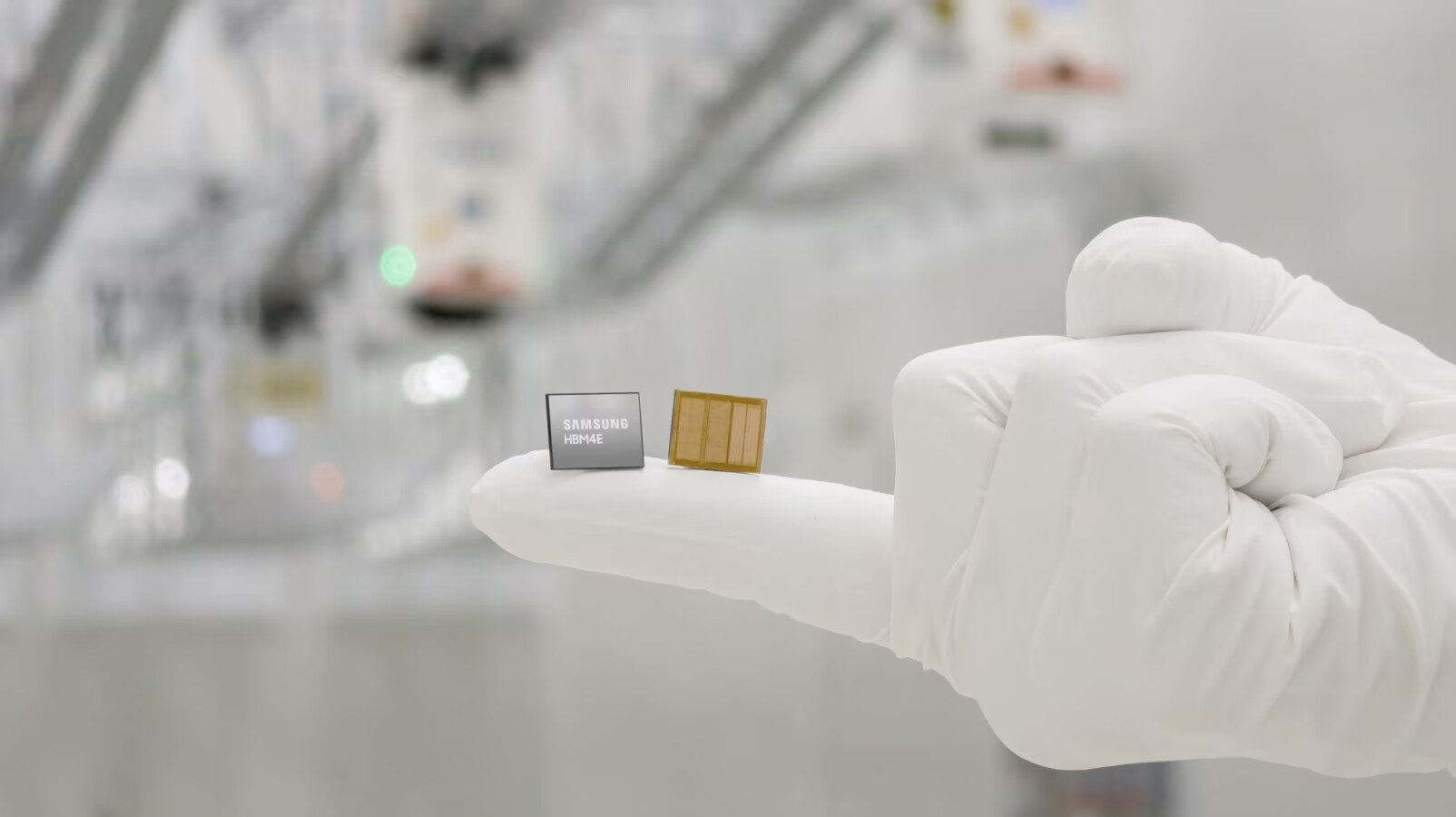

Raksasa teknologi semikonduktor, Samsung Electronics, resmi mengumumkan pencapaian masif baru dengan memulai pengiriman sampel HBM4E (High Bandwidth Memory 4 Extended) 12-layer pertama di industri kepada para pelanggan utama mereka di skala global.
Langkah agresif ini dilakukan hanya beberapa bulan setelah Samsung sukses menjadi yang pertama di industri dalam melakukan produksi massal dan pengapalan komersial untuk memori HBM4 pada Februari lalu. Hadirnya HBM4E ini kian memperkokoh peta jalan (roadmap) memori Samsung dalam menjawab lonjakan kebutuhan komputasi kecerdasan buatan (AI computing) serta infrastruktur pusat data berskala raksasa (hyperscale infrastructure).
Spesifikasi Ekstrem: Bandwidth Tembus 3,6 TB/s per Stack
Memori HBM4E besutan Samsung dirancang untuk melipatgandakan kecepatan pemrosesan data pada model bahasa raksasa (LLM) serta arsitektur kecerdasan buatan masa depan:
- Kecepatan Pin Kilat: Menawarkan kecepatan pin yang stabil di angka 14 Gbps (gigabits-per-second), dengan potensi skalabilitas performa yang sanggup melonjak hingga 16 Gbps. Angka ini mencatatkan kenaikan performa lebih dari 20% dibanding memori HBM4 standar.
- Lebar Pita (Bandwidth) Raksasa: Sanggup menyemburkan total memory bandwidth yang fantastis hingga 3,6 Terabytes-per-second (TB/s) per tunggal tumpukan (per stack).

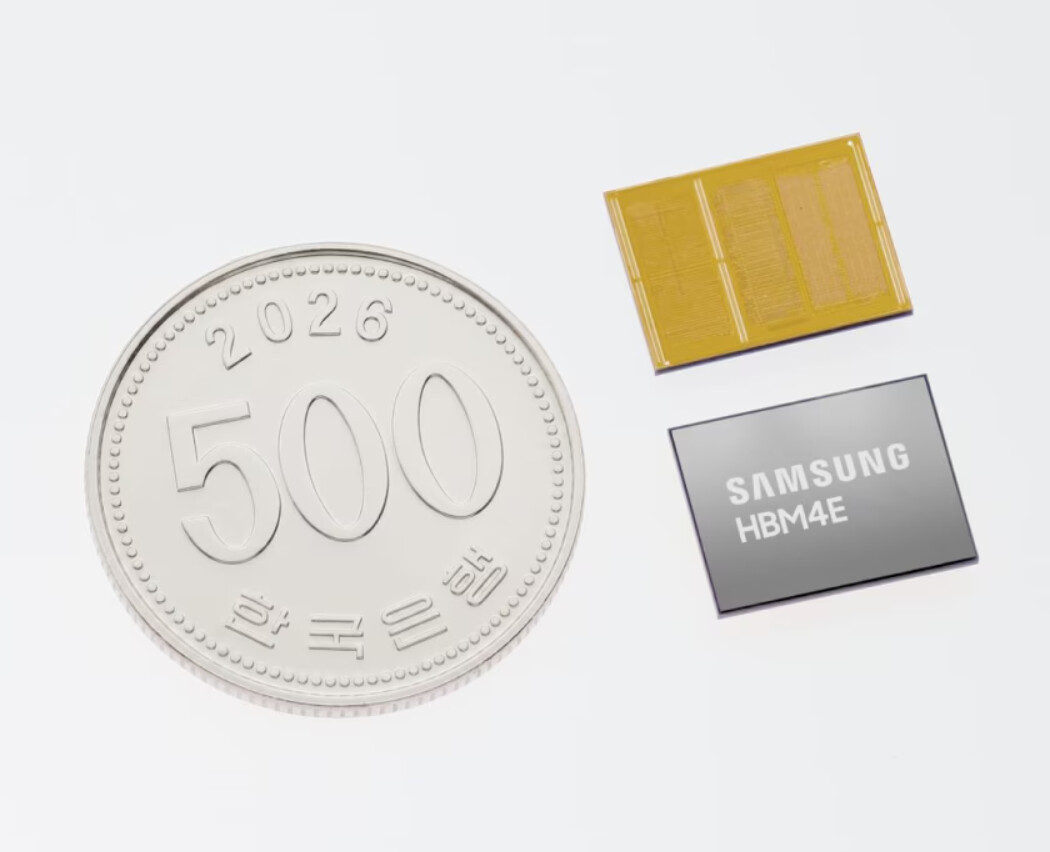

- Kapasitas Padat: Sampel 12-layer awal yang dikirimkan mengusung kapasitas 48 Gigabyte (GB)—meningkat lebih dari 30% dibanding kepadatan generasi sebelumnya. Samsung juga mengonfirmasi rencana perluasan lini HBM4E ini untuk mencakup varian 32 GB (8-layer) serta varian monster 64 GB (16-layer) di masa mendatang sesuai dengan permintaan pasar.
Sinergi Teknologi: DRAM 1c dan Base Die Fabrikasi 4nm Foundry
Keunggulan mutakhir dari arsitektur HBM4E Samsung terletak pada integrasi menyeluruh dari berbagai lini divisi semikonduktor internal mereka untuk menjamin stabilitas proses produksi dan efisiensi silikon:
- Core Die Memori: DRAM 10nm Generasi Ke-6 (1c) Untuk lapisan tumpukan memorinya (core die), Samsung mengadopsi proses fabrikasi DRAM kelas 10-nanometer generasi ke-6 (node 1c) yang paling canggih di industri.
- Base Die Logika: Node 4nm Samsung Foundry Untuk komponen fondasi bawahnya (logic base die), Samsung beralih menggunakan teknologi fabrikasi 4nm milik Samsung Foundry. Penggunaan base die berbasis logika canggih ini memastikan efisiensi pemrosesan interkoneksi data dari pengontrol GPU ke memori berjalan dalam latensi seminimal mungkin.
Optimalisasi Termal dan Efisiensi Daya untuk Data Center
Menjawab tantangan suhu panas ekstrem yang kerap melanda server AI akibat beban kerja nonstop, Samsung menyuntikkan optimalisasi arsitektur pengemasan (advanced packaging structural) pada HBM4E:
- Energi Lebih Hemat 16%: Berkat penerapan teknologi desain berdaya rendah (low-power design), HBM4E mampu meningkatkan efisiensi penggunaan energi sebesar 16% dibandingkan generasi terdahulu.
- Resistansi Termal Turun 14%: Karakteristik ketahanan termal pada cip ini berhasil ditingkatkan sebesar lebih dari 14%, yang berarti sasis memori memiliki kemampuan pelepasan hawa panas (heat dissipation) yang jauh lebih efektif.
Peningkatan fitur termal ini sangat krusial untuk menjamin keandalan jangka panjang (prolonged reliability) serta menekan biaya konsumsi daya operasional pendingin pada pusat data modern.
Target Produksi Massal
Menyusul kesuksesan HBM4 standar yang mengunci kecepatan 11.7 Gbps pada pengujian System in Package (SiP) awal tahun ini, kehadiran sampel HBM4E 48 GB ini akan melewati fase kualifikasi dan optimalisasi bersama para pelanggan. Pihak Samsung Electronics menyatakan bahwa jadwal produksi massal (mass production) untuk lini HBM4E ini akan diselaraskan secara fleksibel mengikuti lini masa peluncuran produk arsitektur cip akselerator AI terbaru milik para mitra global mereka.
Sumber: Samsung Electronics Official Press Release
