Modder Tambahkan Dua Konektor 8-Pin ke RTX 5090, Suhu Kabel Diklaim Tetap di Bawah 40°C

Seorang modder melakukan modifikasi ekstrem terhadap MSI GeForce RTX 5090 dengan menambahkan dua konektor daya PCIe 8-pin yang bekerja bersama konektor 16-pin bawaan graphics card. Modifikasi tersebut bertujuan membagi beban arus ke lebih banyak kabel di tengah terus munculnya laporan mengenai konektor 16-pin yang mengalami overheating atau meleleh.

Modder dengan username DallasGrave mengklaim setiap conductor setelah modifikasi membawa arus sekitar 3 A. Dalam pengujian selama 48 jam dengan graphics card beroperasi pada sekitar 550 W, suhu kabel disebut tidak pernah melewati 40°C, termasuk pada area sambungan.

Hasil tersebut masih merupakan pengujian dari modder sendiri dan belum diverifikasi secara independen. DallasGrave juga mengatakan data pengujian tambahan akan dipublikasikan kemudian.

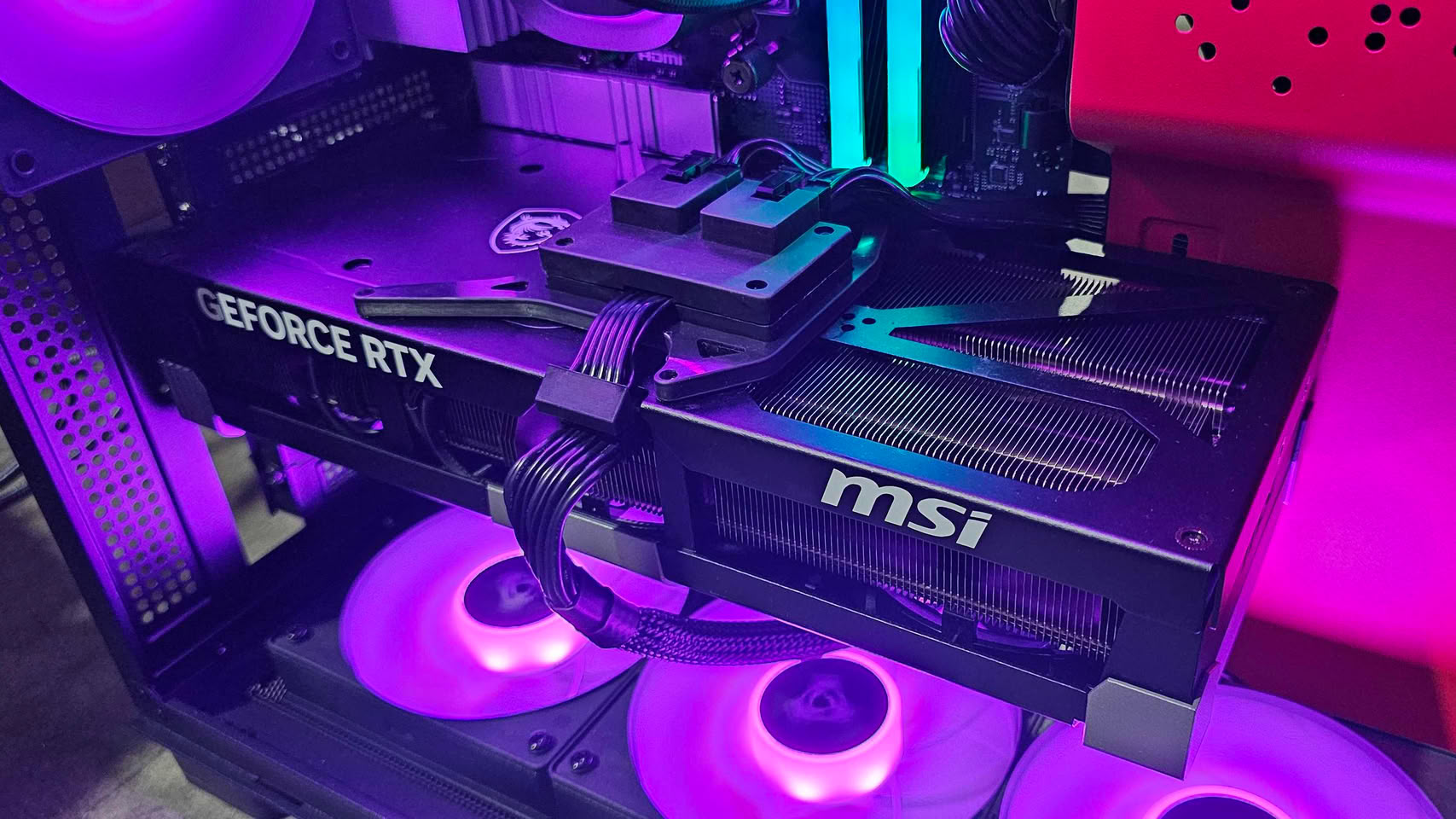

RTX 5090 Dimodifikasi dengan Dua Konektor PCIe 8-Pin

Berbeda dari modifikasi yang sepenuhnya membuang konektor 16-pin, desain DallasGrave tetap mempertahankan konektor daya bawaan RTX 5090.

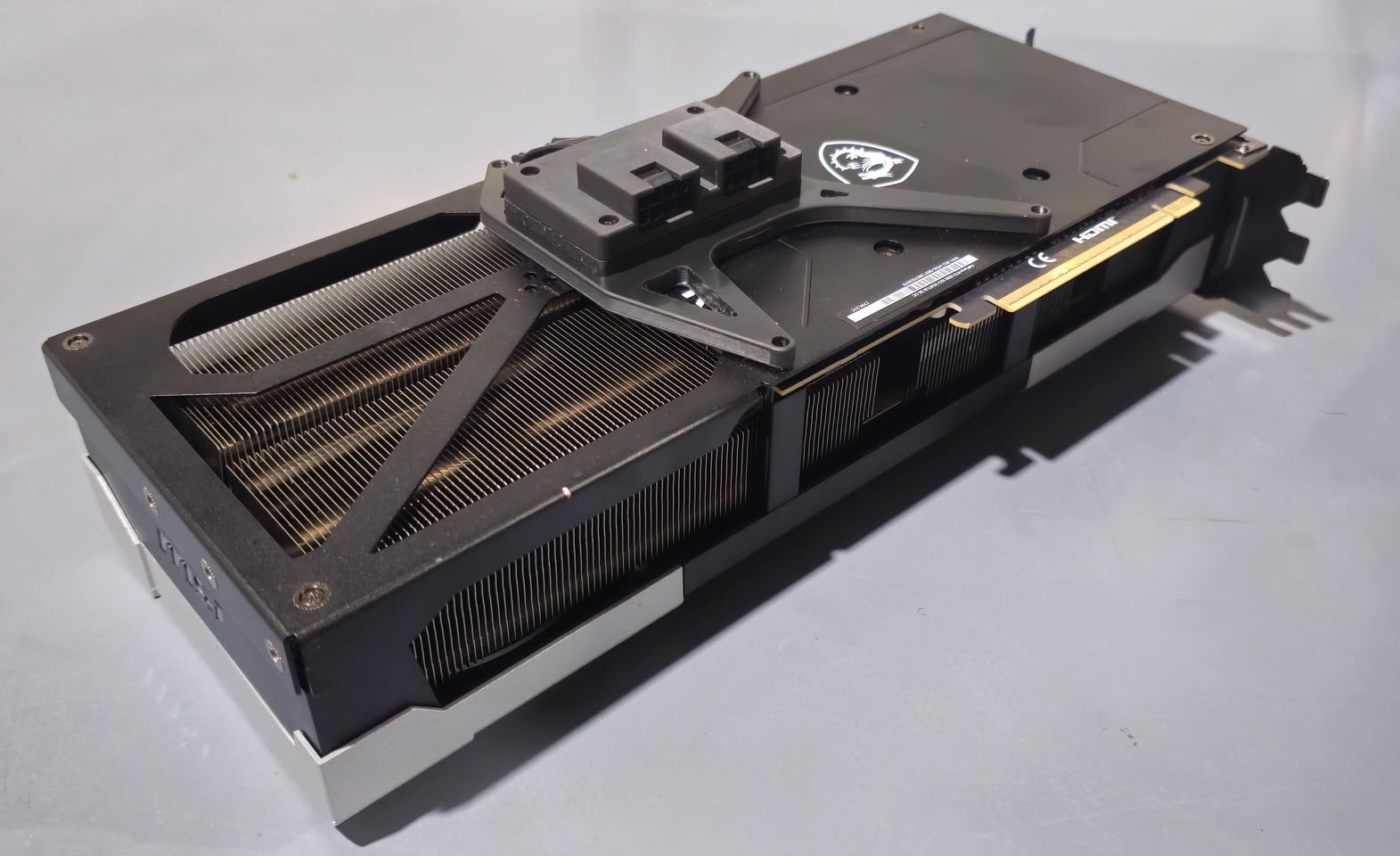

Sebuah pickup PCB berukuran kecil disolder ke contact pada header 16-pin graphics card.

PCB tersebut kemudian terhubung ke PCB kedua yang membawa dua socket PCIe 8-pin tambahan.

Hasil akhirnya membuat RTX 5090 memperoleh suplai daya melalui tiga kabel, yaitu satu koneksi melalui header 16-pin asli dan dua konektor 8-pin tambahan.

Tujuan desain tersebut bukan menggantikan konektor 16-pin, melainkan mengurangi beban arus yang harus ditanggungnya dengan mendistribusikan daya melalui jalur tambahan.

Setiap Conductor Diklaim Hanya Membawa Sekitar 3 A

Menurut DallasGrave, pembagian daya setelah modifikasi membuat setiap conductor membawa arus sekitar 3 ampere.

Distribusi arus yang lebih merata berpotensi mengurangi konsentrasi panas pada contact atau conductor tertentu.

Hal tersebut penting karena salah satu risiko pada high-power connector adalah kondisi ketika sebagian besar arus terkonsentrasi pada sejumlah kecil contact akibat resistansi yang tidak merata.

Semakin tinggi arus yang melewati contact dengan resistansi tertentu, semakin besar panas yang dapat dihasilkan.

Namun, angka 3 A tersebut merupakan hasil yang dilaporkan oleh pembuat modifikasi dan belum menjadi hasil pengujian independen.

Suhu Kabel Tetap di Bawah 40°C pada Beban 550 W

DallasGrave mengatakan RTX 5090 yang telah dimodifikasi diuji selama 48 jam pada sekitar 550 W.

Dalam pengujian tersebut, temperatur kabel diklaim tidak pernah melampaui 40°C.

Modder juga menyebut suhu tetap berada di bawah angka tersebut pada bagian joint atau sambungan modifikasi.

Jika data tersebut dapat direproduksi, hasilnya menunjukkan distribusi daya melalui beberapa konektor mampu mengurangi thermal stress pada jalur power delivery dibandingkan ketika sebagian besar daya harus melewati satu konektor 16-pin.

Namun, pengujian tambahan masih diperlukan untuk mengetahui bagaimana desain tersebut bekerja dalam jangka panjang dan pada kondisi beban yang berbeda.

12V-2×6 Belum Sepenuhnya Mengakhiri Laporan Konektor Meleleh

NVIDIA menggunakan konektor 12V-2×6 pada GeForce RTX 50 Series sebagai revisi dari desain 12VHPWR sebelumnya.

Revisi tersebut dirancang untuk meningkatkan keamanan koneksi, termasuk melalui perubahan pada contact dan sense pin.

Pada awal 2025, NVIDIA menyatakan masalah konektor 16-pin yang sebelumnya terjadi pada generasi RTX 40 Series telah diatasi melalui desain yang diperbarui.

Namun, laporan mengenai konektor bermasalah kemudian tetap muncul pada RTX 5090.

Salah satu kasus awal melibatkan RTX 5090 Founders Edition dengan third-party cable.

Sejak saat itu, beberapa kasus overheating dan konektor meleleh lainnya juga dilaporkan.

RTX 5090 Pernah Dilaporkan Bermasalah Meski Power Limit Diturunkan

Tingginya konsumsi daya RTX 5090 membuat kondisi power delivery menjadi perhatian khusus.

Salah satu kasus sebelumnya bahkan dilaporkan terjadi pada graphics card yang telah menggunakan undervolt dan power limit yang diturunkan 100 W.

Hal tersebut menunjukkan bahwa mengurangi total konsumsi daya belum tentu dapat menghilangkan seluruh risiko jika terdapat masalah pada contact resistance atau distribusi arus.

Kasus lain yang lebih ekstrem muncul dalam pengujian Hardware Unboxed.

Dalam insiden tersebut, kabel daya RTX 5090 dilaporkan mencapai temperatur sekitar 175°C, sementara satu wire membawa arus sekitar 22 A.

Distribusi arus yang sangat tidak merata seperti ini dapat menyebabkan satu jalur mengalami thermal stress jauh lebih besar dibandingkan conductor lainnya.

Masalah Utama Bisa Terjadi Saat Arus Tidak Terbagi Merata

Secara ideal, beberapa conductor di dalam power connector akan berbagi beban secara relatif merata.

Namun, perbedaan contact resistance dapat menyebabkan distribusi arus berubah.

Jika salah satu contact memiliki resistansi lebih rendah dibandingkan contact lain, jalur tersebut dapat menarik arus lebih besar.

Kondisi tersebut dapat meningkatkan temperatur, sementara kenaikan temperatur sendiri dapat memengaruhi karakteristik electrical connection.

Pada graphics card dengan konsumsi daya tinggi seperti RTX 5090, ketidakseimbangan tersebut menjadi lebih penting karena total daya yang harus disalurkan sangat besar.

Modifikasi DallasGrave mencoba mengatasi kondisi ini dengan menyediakan jalur power tambahan sehingga beban tidak hanya terkonsentrasi pada konektor 16-pin.

Produsen Juga Mengembangkan Solusi Monitoring

Sejumlah produsen hardware sebelumnya telah mencoba mengembangkan solusi untuk mengurangi risiko pada 12V-2×6.

ASUS, misalnya, memperkenalkan ROG Equalizer cable yang dirancang untuk membantu mendistribusikan arus secara lebih merata.

Namun, foto yang diklaim memperlihatkan kabel tersebut mengalami kerusakan akibat panas kemudian muncul secara online.

ASRock juga memiliki sistem TempGuard untuk membantu memonitor temperatur koneksi daya.

Dalam kasus lain yang melibatkan sistem RTX PRO 6000, mekanisme tersebut dilaporkan tidak mencegah terjadinya kerusakan pada connector di sisi PSU.

Berbagai kasus tersebut menunjukkan bahwa memonitor temperatur maupun menyeimbangkan arus bukan persoalan sederhana, terutama pada GPU dengan konsumsi daya sangat tinggi.

Modder Lain Pernah Menghilangkan Konektor 16-Pin Sepenuhnya

Modifikasi DallasGrave relatif berbeda dari eksperimen yang sebelumnya dilakukan oleh channel Brasil TecLab.

TecLab pernah memodifikasi RTX 5090 dengan menyolder kabel daya langsung ke PCB graphics card, sehingga konektor standar dapat dilewati.

Eksperimen berikutnya bahkan berhasil menjalankan RTX 5090 menggunakan tiga konektor PCIe 8-pin dan tidak lagi mengandalkan desain 16-pin untuk suplai daya utama.

Pendekatan DallasGrave lebih konservatif dalam hal arsitektur koneksi.

Konektor 16-pin tetap digunakan, tetapi dua konektor 8-pin tambahan mengambil sebagian beban sehingga arus dapat dibagi melalui lebih banyak jalur.

Modifikasi Berisiko Tinggi dan Bukan untuk Pengguna Umum

Meski hasil awal terlihat menarik, modifikasi seperti ini membawa risiko yang sangat tinggi.

Prosesnya membutuhkan penyolderan langsung pada bagian power delivery graphics card yang harganya sangat mahal.

Kesalahan soldering, short circuit, distribusi daya yang tidak sesuai, atau masalah mechanical connection dapat merusak GPU maupun komponen lain dalam sistem.

Modifikasi hardware semacam ini juga berpotensi memengaruhi warranty.

Karena itu, eksperimen tersebut lebih tepat dipandang sebagai demonstrasi engineering dan extreme hardware modification daripada solusi praktis yang dapat diterapkan pengguna RTX 5090 secara umum.

Pengujian Lebih Lanjut Masih Dibutuhkan

Hasil 48 jam pada beban 550 W dengan temperatur di bawah 40°C memberikan data awal yang menarik mengenai efektivitas pembagian arus melalui dua konektor 8-pin tambahan.

Namun, data tersebut masih berasal dari pembuat modifikasi.

Pengujian independen diperlukan untuk mengetahui distribusi arus aktual pada seluruh conductor, temperatur connector di berbagai titik, perilaku saat transient load, serta reliabilitas dalam penggunaan jangka panjang.

Meski demikian, eksperimen ini kembali menunjukkan bahwa komunitas enthusiast terus mencari pendekatan alternatif untuk mengurangi beban pada konektor 16-pin RTX 5090.

Alih-alih menghilangkan 12V-2×6 sepenuhnya, desain DallasGrave mempertahankan konektor tersebut dan menambahkan dua jalur PCIe 8-pin untuk membagi beban daya—dengan hasil awal yang diklaim mampu menjaga kabel tetap di bawah 40°C pada konsumsi sekitar 550 W.

Sumber: DallasGrave
