Modder Atasi Masalah Konektor RTX 5090 Meleleh dengan Menyolder Kabel Langsung ke PCB

Masalah konektor daya yang meleleh pada GeForce RTX 5090 kembali menjadi sorotan setelah kelompok modder asal Brasil, TecLab, menunjukkan solusi ekstrem dengan menghilangkan konektor 16-pin sepenuhnya.

Dalam demonstrasi tersebut, TecLab menyolder kabel daya langsung ke jalur konektor pada PCB kartu grafis. Modifikasi ini memungkinkan daya disalurkan tanpa melewati konektor 12V-2×6 yang selama ini menjadi salah satu sumber kekhawatiran pada RTX 5090.

Namun, metode tersebut jelas bukan solusi yang ditujukan untuk pengguna biasa. Demonstrasi dilakukan pada kartu grafis kelas ekstrem yang memang dirancang untuk overclocking berat.

Menghilangkan Konektor 16-Pin Sepenuhnya

Kartu yang digunakan dalam pengujian adalah Galax RTX 5090D HOF OC LAB XOC, varian khusus untuk extreme overclocking yang memiliki dua konektor daya 16-pin.

Berbeda dari RTX 5090 standar, kartu tersebut menggunakan BIOS khusus dengan batas konsumsi daya yang dapat mencapai sekitar 2.000 W. Angka tersebut jauh di atas TDP RTX 5090 standar yang berada di kisaran 575 W.

TecLab kemudian melepas konektor 16-pin dari kartu dan menggantinya dengan sambungan kabel yang langsung menuju jalur daya pada PCB.

Kelompok tersebut menyampaikan demonstrasi ini dengan nada satir terhadap NVIDIA, menyindir bahwa para enthusiast sudah lama menghadapi pembahasan mengenai konektor yang mengalami overheating dan meleleh.

Kabel Daya Disolder Langsung ke PCB

Dalam proses modifikasi, TecLab menggunakan kabel standar dari PSU yang awalnya terhubung melalui konektor 16-pin.

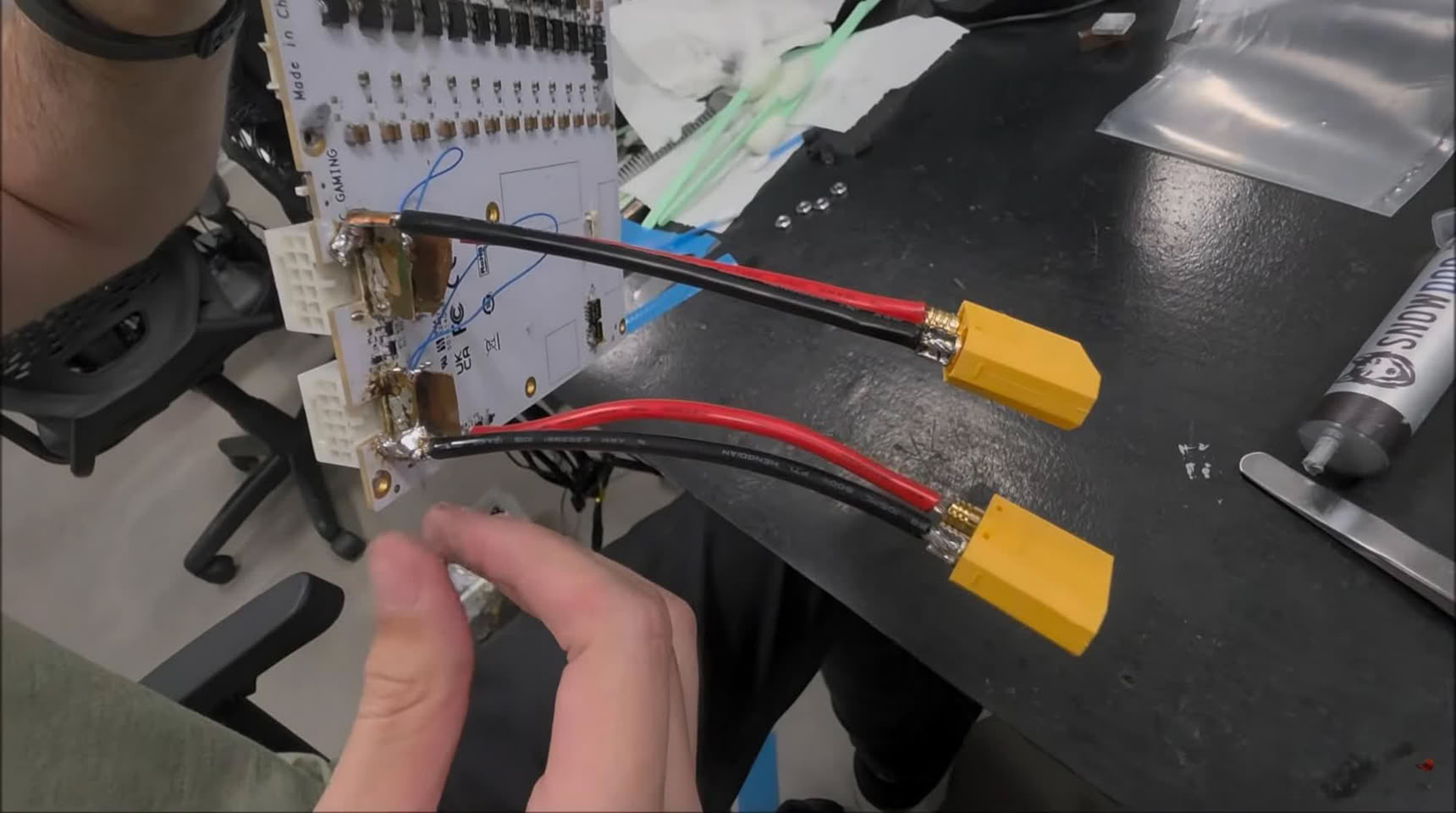

Dua adapter digunakan untuk mengubah kabel tersebut menjadi kabel dengan ujung terbuka. Kabel kemudian disolder langsung ke trace atau jalur daya pada PCB kartu grafis, sehingga konektor 16-pin tidak lagi berada di antara PSU dan rangkaian daya GPU.

Konfigurasi tersebut secara teori menghilangkan titik kontak pada konektor yang dapat mengalami masalah distribusi arus maupun peningkatan temperatur.

Namun, hasil demonstrasi ini tidak berarti bahwa metode tersebut merupakan solusi praktis atau aman untuk penggunaan sehari-hari.

RTX 5090 Dijalankan pada Sekitar 600 W

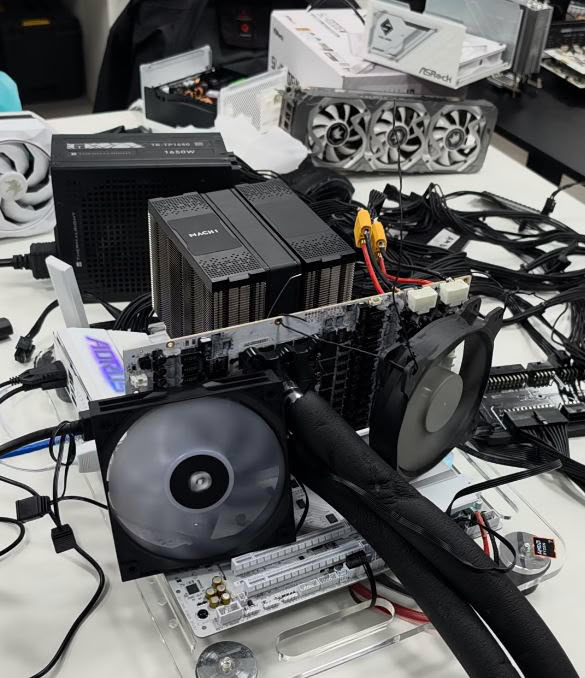

Untuk pengujian, TecLab bahkan melepas sistem pendingin bawaan kartu grafis. GPU kemudian dijalankan menggunakan industrial liquid chiller, sementara dua kipas dipasang secara longgar untuk membantu sirkulasi udara.

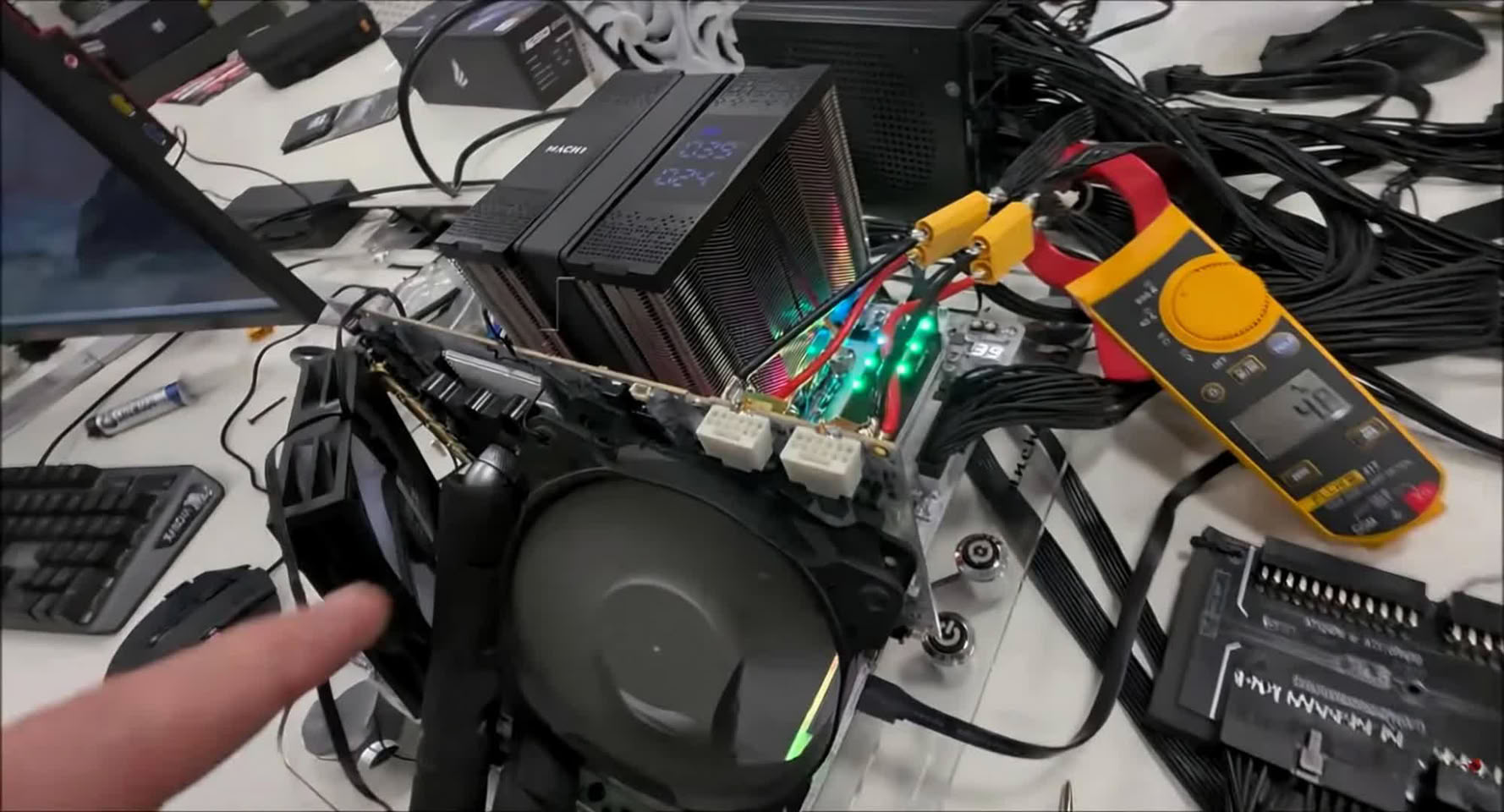

Selama pengujian, sistem menunjukkan konsumsi sekitar 50 A pada jalur 12 V, yang berarti daya yang mengalir berada di kisaran 600 W.

Meskipun tidak memberikan data temperatur secara rinci, kartu tersebut berhasil melakukan boot dan menjalankan benchmark tanpa mengalami masalah selama demonstrasi.

Masalah Konektor RTX 5090 Belum Sepenuhnya Hilang

Kasus ini kembali mengingatkan pada persoalan konektor 16-pin dan 12V-2×6 yang telah menghantui RTX 5090 sejak peluncurannya.

NVIDIA sebelumnya telah melakukan perubahan desain terhadap konektor tersebut dengan tujuan meningkatkan keandalan. Namun, sejumlah kasus konektor yang mengalami overheating dan meleleh masih dilaporkan setelah RTX 5090 beredar di pasaran.

Salah satu faktor yang menjadi perhatian adalah ketidakseimbangan distribusi arus di antara pin konektor. Ketika sebagian kontak membawa arus lebih tinggi dibandingkan yang lain, titik tertentu dapat menghasilkan panas berlebih.

Menghilangkan konektor memang dapat menghilangkan salah satu titik kontak tersebut, tetapi tidak secara otomatis menyelesaikan seluruh persoalan yang berkaitan dengan distribusi arus pada sistem power delivery.

Bukan Modifikasi untuk Pengguna RTX 5090 Biasa

Walaupun demonstrasi TecLab terlihat berhasil, pengguna RTX 5090 sebaiknya tidak mencoba modifikasi serupa.

Menyolder kabel daya langsung ke PCB membutuhkan keahlian elektronik tingkat tinggi dan memiliki risiko kerusakan permanen terhadap kartu grafis maupun komponen lain jika dilakukan secara tidak tepat.

Risikonya semakin besar karena RTX 5090 merupakan kartu grafis dengan konsumsi daya tinggi. Kesalahan pada sambungan listrik dapat menyebabkan short circuit, kerusakan PCB, kerusakan PSU, bahkan potensi bahaya keselamatan.

Terlebih lagi, modifikasi semacam ini hampir pasti menghilangkan perlindungan garansi dari produsen.

Demonstrasi TecLab lebih tepat dilihat sebagai eksperimen teknis dan kritik terhadap desain konektor, bukan sebagai panduan perbaikan RTX 5090.

Solusi Ekstrem yang Menunjukkan Titik Lemah Desain

Menariknya, sambungan kabel langsung ke PCB dapat menghindari masalah yang terjadi pada konektor fisik, tetapi pendekatan tersebut juga memperlihatkan betapa pentingnya desain sistem penghantaran daya pada GPU berperforma tinggi.

RTX 5090 dirancang untuk menangani daya dalam jumlah besar melalui sistem konektor dan kabel yang harus mampu mempertahankan distribusi arus secara konsisten. Ketika konektor menjadi titik paling rentan, modifikasi seperti yang dilakukan TecLab dapat menunjukkan bahwa persoalan bukan semata-mata terletak pada kemampuan GPU menerima daya.

Untuk pengguna biasa, solusi yang jauh lebih masuk akal tetap memastikan kabel daya terpasang sepenuhnya, menggunakan kabel dan PSU yang sesuai, serta mengikuti rekomendasi produsen.

Eksperimen TecLab memang berhasil menjalankan RTX 5090 pada sekitar 600 W tanpa konektor 16-pin, tetapi keberhasilan tersebut tidak membuktikan bahwa metode tersebut aman atau layak diterapkan pada kartu konsumen.

Sumber: TecLab
