NVIDIA tetapkan standar baru efisiensi daya di pusat data generasi berikutnya melalui OCP Global Summit 2025
Oktober 2025 — NVIDIA mengumumkan langkah besar dalam desain infrastruktur daya pusat data dengan penerapan distribusi daya 800 volt DC (VDC) untuk sistem AI generasi berikutnya. Pengumuman ini disampaikan pada OCP Global Summit 2025, menandai perubahan mendasar dalam cara daya disalurkan untuk klaster AI berdaya tinggi.
Langkah ini bukan sekadar konsep eksperimental — melainkan respon langsung terhadap kebutuhan daya masif dari rak GPU modern yang kini melampaui 100 kW per rak, dan akan segera mencapai tingkat megawatt hingga gigawatt per klaster.
⚙️ Mengatasi Batasan Fisik Sistem Lama

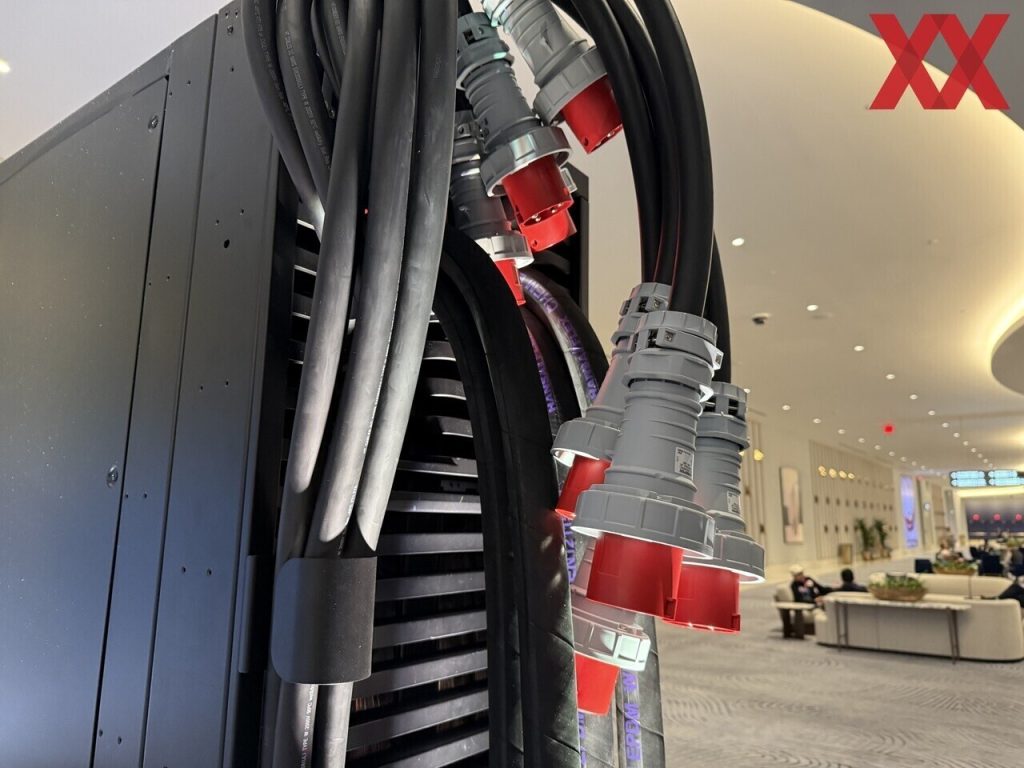

Masalah utama terletak pada sifat dasar kelistrikan: tegangan rendah dengan arus tinggi membutuhkan konduktor tembaga besar dan busbar kompleks, yang memakan ruang, biaya, dan menghasilkan panas berlebih.
Dengan menaikkan tegangan distribusi ke 800 VDC, konduktor yang sama dapat menghantarkan daya jauh lebih besar, mengurangi kebutuhan tembaga serta membuka lebih banyak ruang rak untuk modul komputasi.
🔋 Efisiensi yang Meningkat, Panas yang Menurun

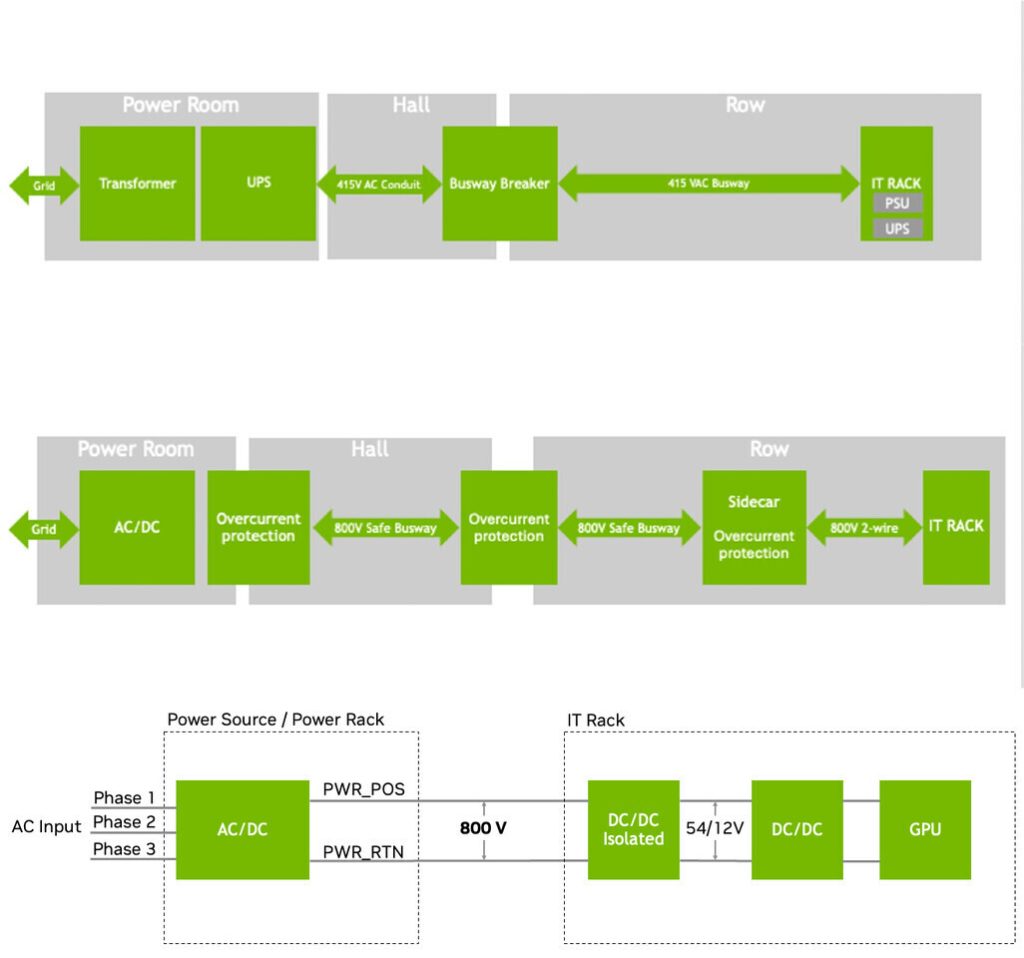

Arsitektur baru NVIDIA juga menyederhanakan rantai konversi daya dengan memindahkan proses utama AC-ke-DC ke sisi grid dan hanya menggunakan modul DC-DC kompak di tiap rak.
Langkah ini mengurangi jumlah tahapan konversi yang biasanya menghasilkan panas dan kehilangan energi. Pada skala besar, peningkatan efisiensi ini dapat menghemat megawatt energi yang sebelumnya terbuang.
💧 Integrasi Pendinginan dan Desain Mekanis Baru
NVIDIA menekankan bahwa desain daya tinggi ini akan terintegrasi erat dengan sistem pendinginan cair (liquid cooling) dan busbar berpendingin air, memungkinkan ratusan GPU per rak beroperasi dalam batas termal yang aman tanpa menambah beban mekanis berlebih.
🤝 Menuju Standarisasi 800 VDC di Industri
Melalui Open Compute Project (OCP), NVIDIA bekerja sama dengan produsen komponen dan infrastruktur daya untuk menstandarkan konektor, sistem proteksi, dan praktik keselamatan bagi arsitektur 800 VDC.
Hasilnya, industri akan terbagi menjadi dua:
- Fasilitas baru (greenfield) yang dirancang penuh untuk 800 VDC, dan
- Fasilitas lama (legacy) yang tetap menggunakan sistem bertegangan rendah hingga pembaruan besar berikutnya.
🚀 Kyber Jadi Pelopor

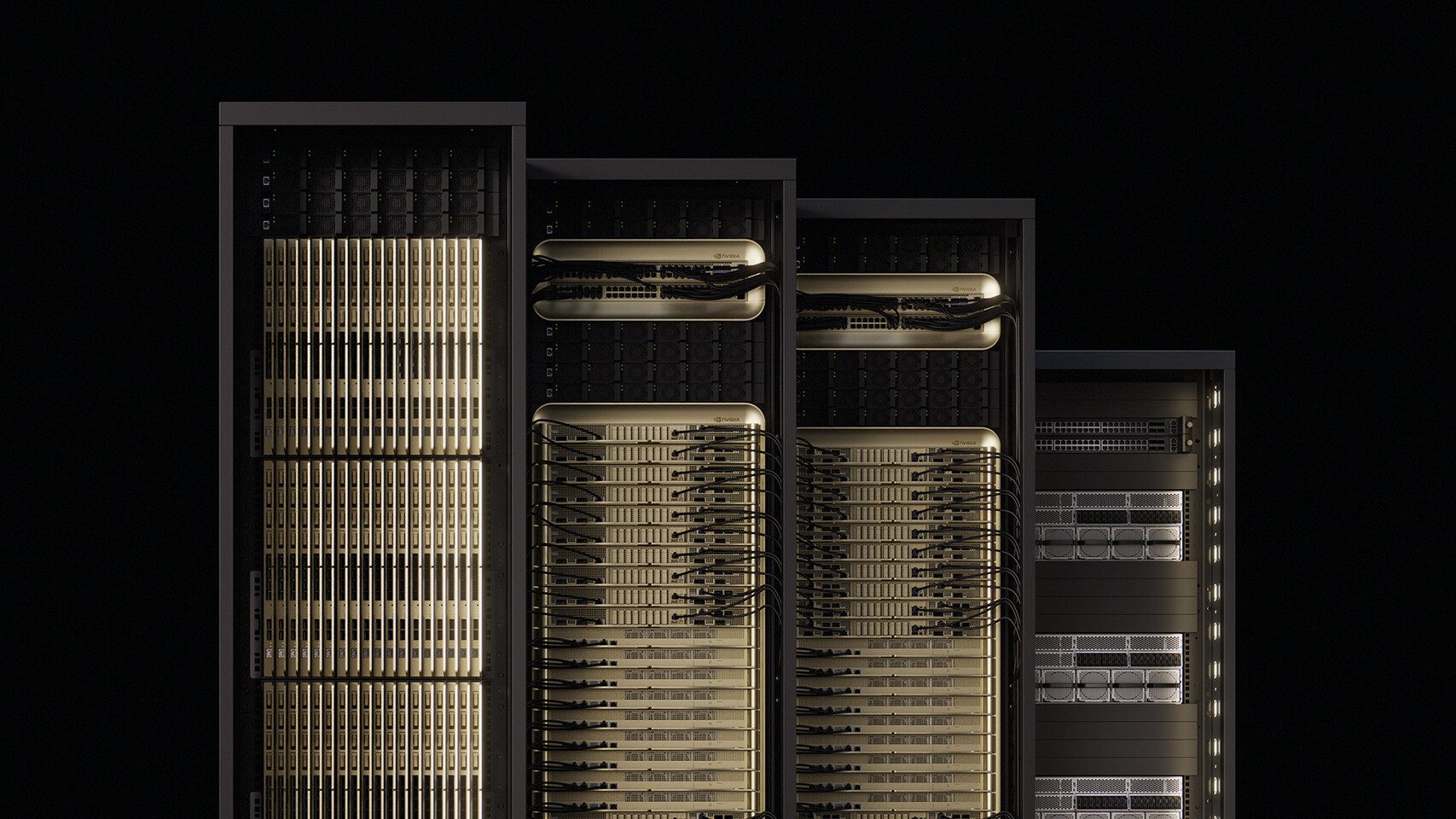

Sistem NVIDIA Kyber rack-scale akan menjadi yang pertama mengadopsi arsitektur ini. Dengan 800 VDC, desain tembaga yang sama dapat menyalurkan 150% lebih banyak daya dibandingkan sistem NVL sebelumnya, tanpa memerlukan busbar seberat 200 kg per rak.
Langkah ini menegaskan bahwa untuk skala AI masa depan, jalur tegangan tinggi adalah solusi paling efisien dan berkelanjutan.
Sumber: NVIDIA
