Modder Pasang Empat Konektor 8-Pin pada RTX 5090, Pangkas Arus Listrik per Kabel hingga Setengahnya

Seorang pengguna Reddit sekaligus modder perangkat keras dengan nama akun DallasGrave—yang sebelumnya sempat menarik perhatian setelah menyolder papan konektor dual 8-pin ke header 16-pin pada kartu grafis RTX 5090—kembali hadir membawa proyek modifikasi yang jauh lebih ambisius.

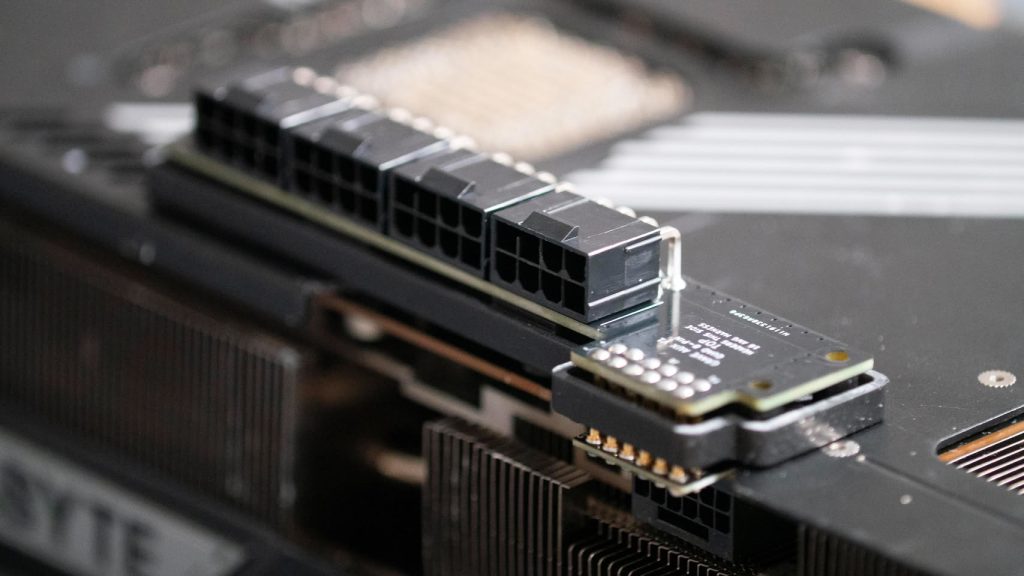

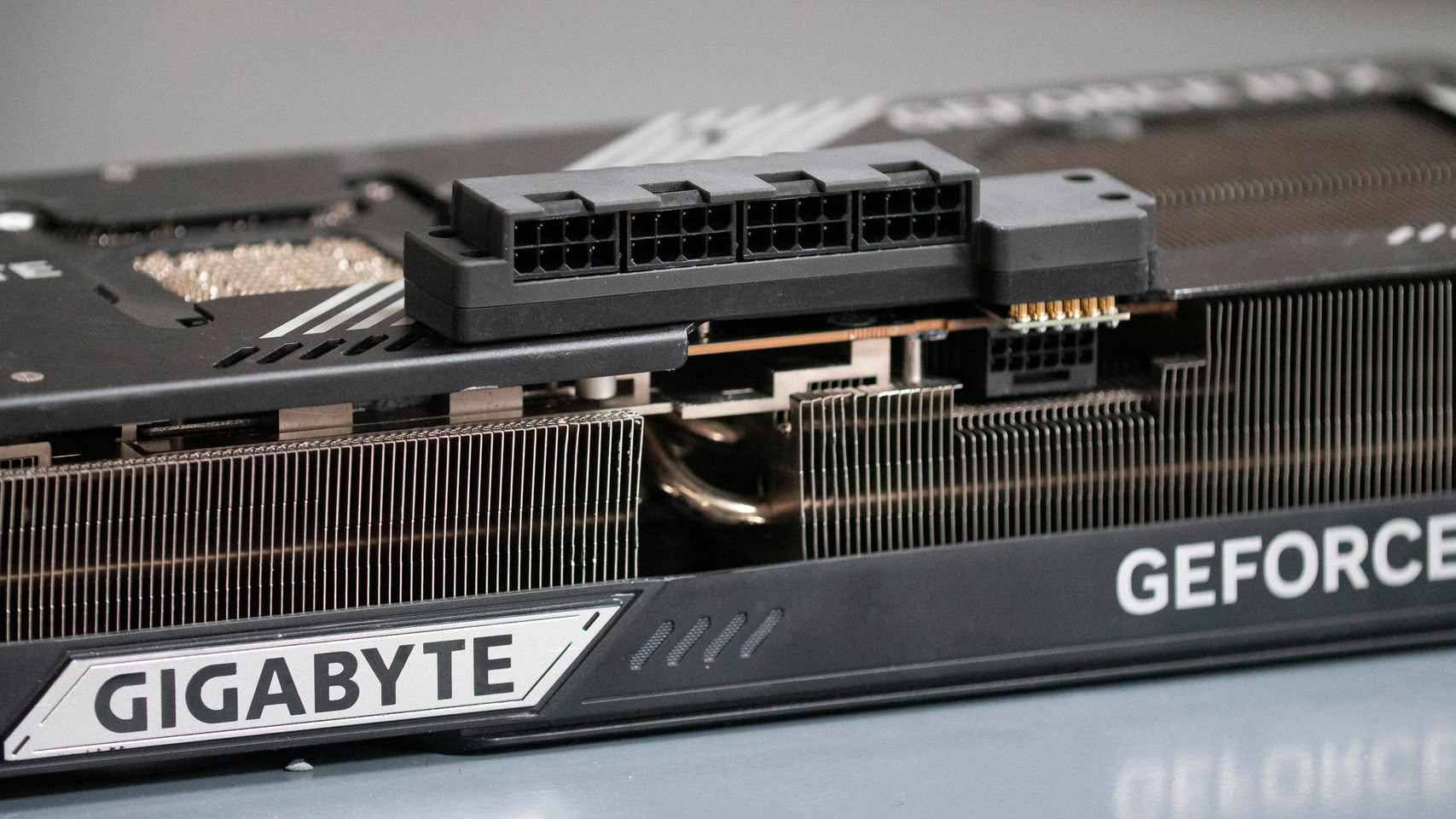

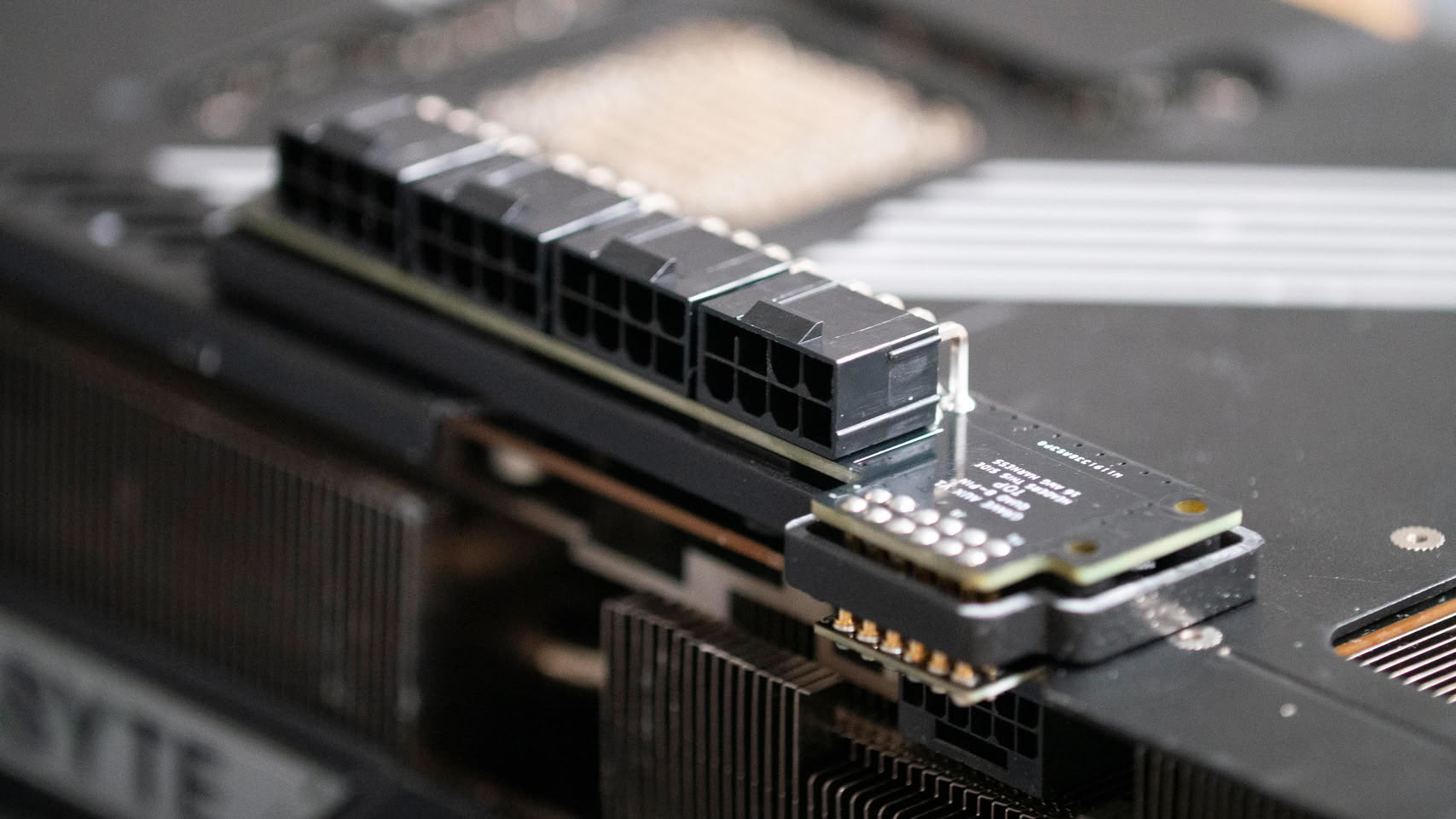

Melalui rancangan baru yang diberi nama “Quad 2×8 Header Conversion”, ia memasang empat buah konektor daya 8-pin PCIe langsung pada bodi kartu grafis dengan menyadap titik kontak dari header 12V-2×6 bawaan. Desain ini memungkinkan pengguna untuk tetap menggunakan konektor 16-pin secara berdampingan, atau justru melewatinya (bypass) sepenuhnya. Mengingat setiap konektor 8-pin memiliki tiga konduktor jalur 12 V, penggunaan empat konektor ini secara efektif menyebarkan beban daya ke 12 kabel konduktor, meningkat dua kali lipat dibandingkan hanya enam kabel pada konektor 16-pin standar.

Penurunan Suhu Kabel hingga 20°C dan Pengujian Beban 800 W

Menurut penjelasan sang modder, besaran arus listrik yang mengalir pada setiap konduktor kini terpangkas hingga hampir setengahnya secara presisi jika dibandingkan dengan penggunaan konektor bawaan pabrik. Pada beban daya 600 W, arus listrik tercatat hanya berkisar di angka 4,1 hingga 4,4 Ampere per kabel, yang secara langsung menurunkan suhu kabel hingga sekitar 20°C lebih dingin.

Jalur sense pins pada papan modifikasi ini telah diatur untuk mengenali batas daya 600 W. Bahkan, papan konversi tersebut dilaporkan telah diuji coba hingga beban daya ekstrem mencapai 800 W pada unit kartu grafis yang telah di-shunt-mod, di mana suhu papan sirkuit (PCB) konverter itu sendiri diklaim tetap stabil di kisaran 45°C.

Saat ini, DallasGrave tengah menyiapkan dokumentasi video lengkap yang menampilkan panduan instalasi, pemantauan data arus listrik secara langsung (live current data), serta pengujian beban penuh tanpa henti selama 24 jam (24-hour sustained load test). Selain itu, ia juga sedang merancang custom backplate khusus agar hasil modifikasi ini terlihat jauh lebih rapi layaknya buatan pabrik (factory-made). Berbagai versi papan konversi yang kompatibel untuk hampir seluruh model RTX 5090 di pasaran—termasuk varian Founders Edition—dilaporkan siap memasuki tahap produksi.

Maraknya Kasus Konektor 12V-2×6 Meleleh dan Gagalnya Solusi Pabrikan

Munculnya berbagai inisiatif modifikasi ekstrem dari komunitas seperti ini terus bermunculan seiring dengan menumpuknya laporan kasus melelehnya konektor daya 12V-2×6, baik yang menimpa unit RTX 5090 milik para pengulas (reviewer) maupun yang terjadi saat sesi pengujian fitur DLSS 5.

Di saat para modder berlomba-lomba memodifikasi RTX 5090 agar dapat berjalan murni menggunakan konektor 8-pin tradisional yang lebih tangguh, berbagai fitur dan aksesori pengaman resmi buatan pabrikan (off-the-shelf safeguards) justru dilaporkan belum mampu memberikan perlindungan yang sepenuhnya bebas masalah:

• Konektor berujung kuning milik MSI yang dirancang khusus dengan orientasi keamanan visual tetap dilaporkan mengalami bekas terbakar (burn marks).
• Kabel ROG Equalizer seharga $50 besutan ASUS—yang dijual secara spesifik untuk mencegah insiden terbakarnya jalur daya—juga dilaporkan ikut mengalami kasus terbakar.
• Bahkan fitur pelindung suhu TempGuard dari ASRock dilaporkan gagal menghentikan insiden melelehnya konektor pada sistem workstation bernilai $15.000 yang menggunakan kartu grafis kelas profesional RTX PRO 6000.

Sumber: DallasGrave on Reddit, Wccftech
