Modifikasi BTF Connector oleh Der8auer Membuat ASUS Matrix RTX 5090 Menarik Daya 750W dari 12V-2×6
Overclocker terkenal Der8auer menemukan metode baru untuk meningkatkan batas daya pada ASUS ROG Matrix RTX 5090. Modifikasi ini berada di antara BIOS mod lunak seperti ASUS XOC BIOS yang memungkinkan konsumsi daya hingga 2000 W, dan modifikasi perangkat keras menggunakan power shunt.
Dua Jalur Daya pada RTX 5090
Kartu grafis ini memiliki dua opsi suplai daya:
- 12V-2×6 power connector konvensional di bagian atas.
- BTF (GC-HPWR) gold-finger yang dapat dilepas, memungkinkan kartu dipasangkan dengan motherboard ASUS BTF yang memiliki slot suplai daya di jalur PEG x16.
ASUS merancang gold-finger BTF agar bisa dilepas sehingga kartu tetap kompatibel dengan motherboard non-BTF.
Cara Modifikasi

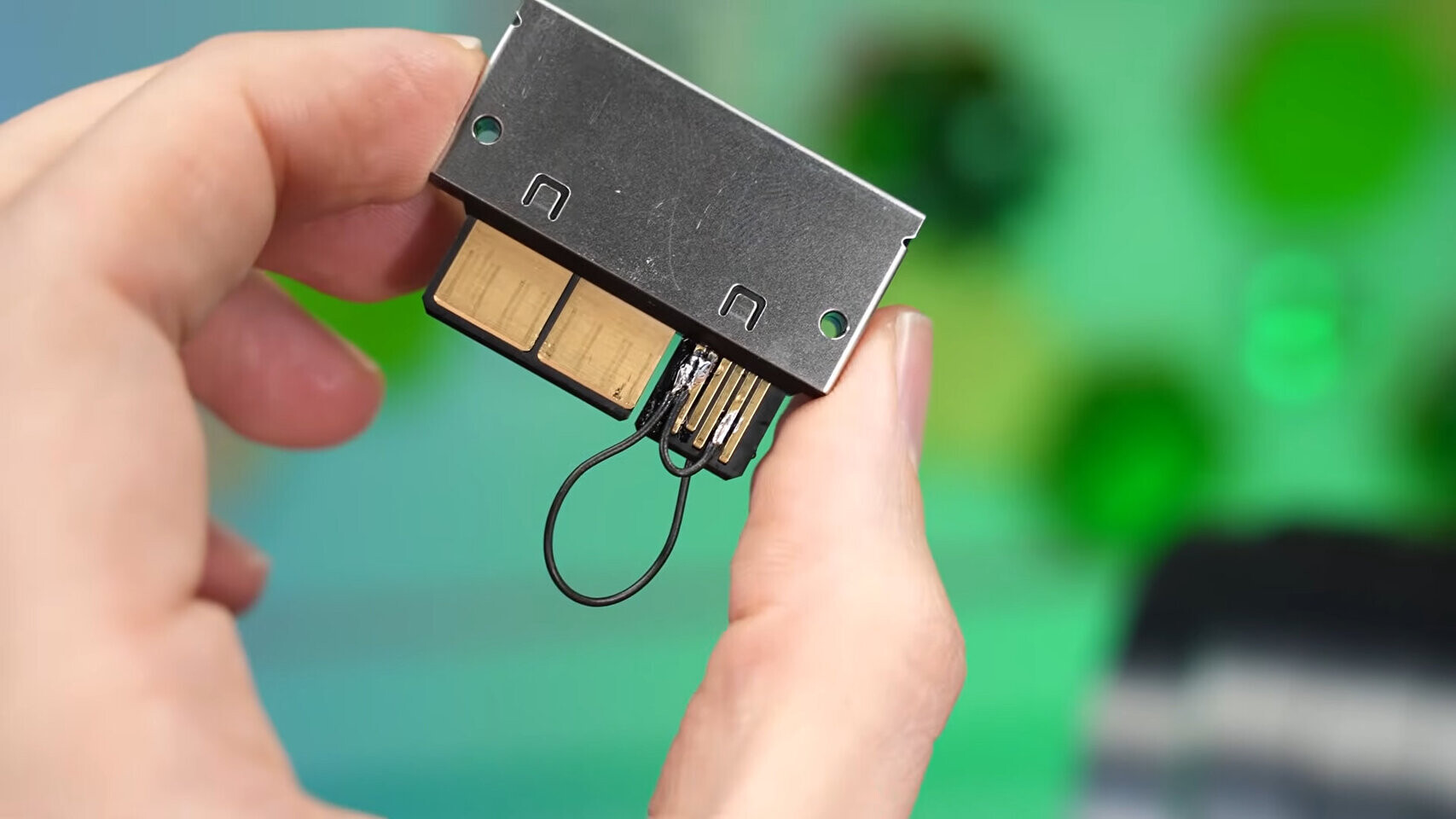

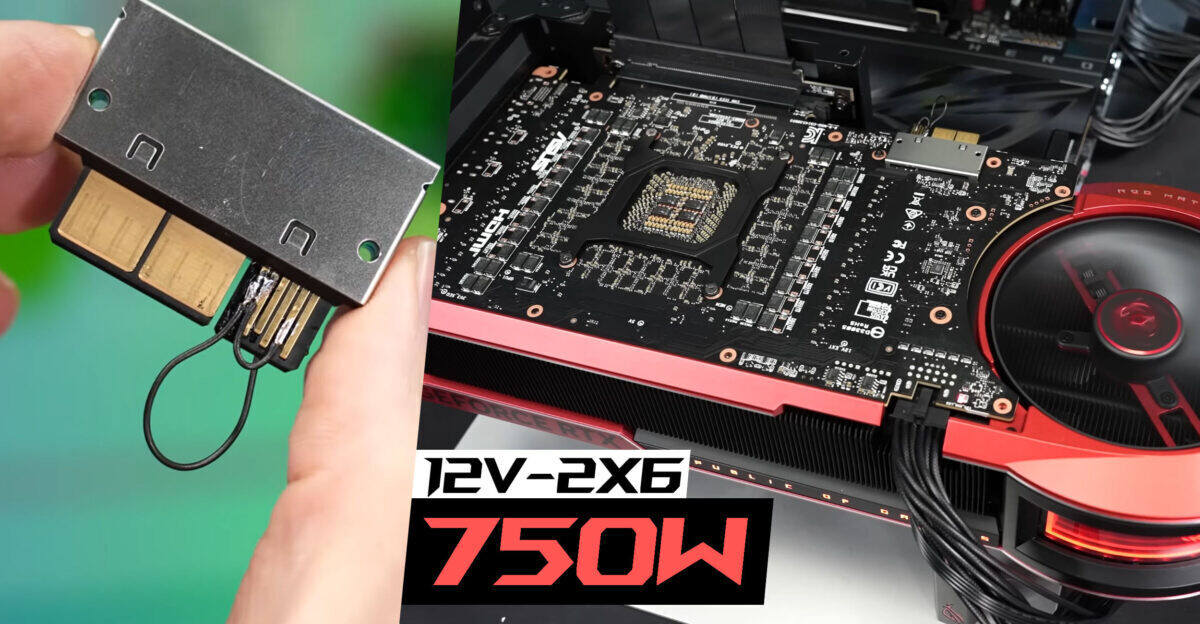

Der8auer menemukan bahwa dengan menyambungkan beberapa pin sense pada gold-finger BTF saat kartu terhubung ke konektor 12V-2×6, batas daya yang ditarik meningkat menjadi 750 W. Angka ini naik 150 W dari batas desain standar 600 W.
Peningkatan ini bukan sekadar power excursion singkat, melainkan periode panjang konsumsi daya di atas 600 W.
Syarat dan Keterbatasan
- Membutuhkan PSU berdaya tinggi dengan jalur +12 V yang kuat.
- Konektor harus cukup tahan lama untuk menyalurkan daya ekstra.
- Karena gold-finger BTF dimodifikasi, kartu tidak langsung dipasang ke slot PCIe x16, melainkan melalui riser cable PCIe Gen 5.
- Belum jelas apakah metode ini juga berfungsi pada model ASUS RTX 5090 BTF lainnya, seperti ROG Astral RTX 5090 BTF.
Modifikasi ini membuka peluang eksperimen overclocking ekstrem, namun jelas membawa risiko tinggi bagi perangkat keras dan garansi.
Sumber: Der8auer
