Beberapa pengguna motherboard EVGA Z690 melaporkan masalah saat memasang GPU RTX 50 Series dari NVIDIA: sistem gagal boot dan stuck di POST code tertentu. Penyebabnya? Pin SMBus ekstra (pin 5 & 6) di slot PCIe membuat konflik dengan GPU modern.
📌 Mengapa Terjadi Konflik?
EVGA menerapkan pin SMBus aktif di slot PCIe Z690 mereka—berbeda dengan papan konsumer lainnya—dan ini ternyata tidak kompatibel dengan protokol komunikasi GPU generasi terbaru, sehingga memblokir proses boot .
🛠️ Solusi DIY yang Efektif
Mengutip forum r/TEAMEVGA, pengguna “MurkyIncident” menyarankan solusi sederhana namun efektif:
“Fix the boot failure by insulating pins 5 and 6 on the GPU’s PCIe connector.”
Langkah-langkahnya:
- Bersihkan “gold finger” GPU dengan alkohol isopropil.

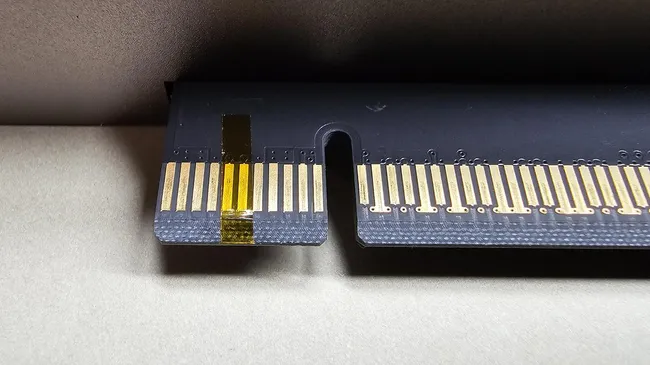

- Tempelkan Kapton tape selebar ~2 mm hanya pada pin #5 & #6.
- Pasang GPU kembali—GPU berjalan dengan normal dan mendukung PCIe 5.0 x16 penuh.
Reddit juga memperingatkan tentang jenis tape yang tepat:
“I think it’s probably very important to clarify that they aren’t using ‘Electrical Tape’, they’re using ‘Kapton Tape.’”
❗ Respon EVGA & Komunitas
Sejak EVGA menghentikan produksi GPU pada 2022, dukungan BIOS dan firmware semakin minim. Banyak pengguna kecewa:
“EVGA is a shadow of its former self … They’ve basically left their customers out to dry.”
Mayoritas papan Z790 EVGA tidak mengalami masalah ini, sehingga permasalahan terbatas pada generasi Z690.
🔍 Apa Implikasinya?
- Pengguna harus melakukan modifikasi manual (tape) karena EVGA tak merilis BIOS fix resmi.
- Risiko kerusakan minim, tapi memerlukan ketelitian agar hanya pin SMBus yang tertutup.
- Komunitas online jadi sumber utama solusi, menunjukkan pentingnya pengalaman pengguna di era hardware kompleks.
✅ Kesimpulan
Pin SMBus aktif pada motherboard EVGA Z690 menyebabkan konflik dengan GPU RTX 50 Series. Modifikasi sederhana berupa isolasi pin 5 & 6 menggunakan Kapton tape bisa menjadi solusi efektif. Meskipun bukan ideal, langkah ini memungkinkan pengguna untuk tetap menggunakan GPU terbaru tanpa harus ganti motherboard.
